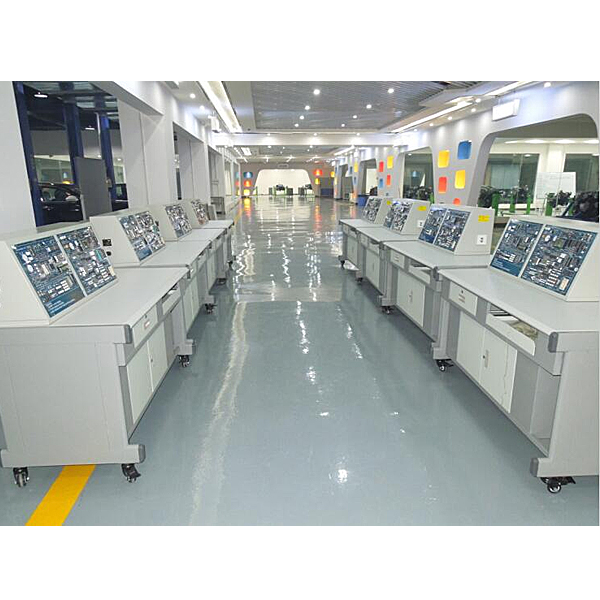

单片机实训台

实验开发系统集实验桌、综合实验平台等于一体，综合实验平台采用集成一体化设计，也可以通过总线插座扩展一些新的实验。

二、系统性能

是国内**将工业组态软件应用于单片机控制系统中，直观形象地展示实际自动控制工业场景。平台主要用于单片机基础应用技术和综合应用技术，包含有单片机原理、各类控制技术、各种数据通信技术、系统设计技术。向用户提供众多外围器件和设备接口，可使用户快速掌握单片机原理及其实用接口技术，充分了解和掌握当今单片机领域流行的各种外设器件应用。同时学习工业组态软件的编程和控制技术（总线控制和位控制），把学生培养成为**的应用型人才，以适应不断创新的社会需求。

三、主要技术指标

3.1实验桌：

3.1.1电源

电源输入：二相三线，交流220V±10%，50HZ

电源输出：二相三线交流220V±10%/50HZ输出，用于电脑和测量仪器的供电。

3.1.2装置容量：≦1KVA

3.1.3外型尺寸：参考值1500×700×1300

3.1.4工作环境：温度-10°C～+40°C,相对湿度85%（25C）

3.1.5安全保护：接地保护，漏电保护（动作电流＜30mA），过载保护

3.1.6实验桌体：实验桌为铁和铝合金台架结构，绝缘面板，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。台体下部设有电脑主机柜、键盘架，另设有一个储物柜，用于放置配件、工具及资料等。

四、详细硬件技术参数

4.1实验屏

4.1.1单色流水灯模块：8个高亮绿色贴片0805封装LED灯

4.1.2双色流水灯模块：6个高亮直插LED灯，红黄绿三种颜色

4.1.3双色LED灯模块：红绿双色直插LED灯

4.1.48位数码管模块：2个四位一体共阳极数码管，2个74HC595驱动芯片。

单片机实训台,沸腾换热系数实验装置


技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率2.0KW。
2、不锈钢薄壁试件：直径：φ3mm，
3、玻璃容器：容积：5000mL，辅助电加热器功率1.5KW。
4、高频低压直流电源，规格：电流：0-100A，电压：0-12V，输出方式：稳流限压、稳压限流可切换。显示方式：电压、电流表显示，冷却方式：风冷
5、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压 、模块电路。
6、外形尺寸：1200×500×1500mm，外形为不锈钢可移动支架，带双刹车轮。
7、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有**视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示：展示湿式报警系统的工作原理，三维动画演示，三维模型半透明化，可以见内部水流。配备练习模块（内置4道选择题，选择正确与错误均有提示）
4、设计布置：设有选择题、计算题，每题均有计分，提交后显示正确答案与得分
B、气体灭火系统
1、系统概述：气体灭火系统概述
2、设备认知：设有**视角、设备详情（显示该设备的介绍或参数）、练习（内置8道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
