变电站及10kV供配电系统倒闸实验装置

--我国大中型企业的逐年增多，电力工业迅速发展，电网日趋复杂、多样，而且同一电压等级、不同电压等级之间联系也非常紧密，在这种情况下，正确的倒闸便尤为重要。

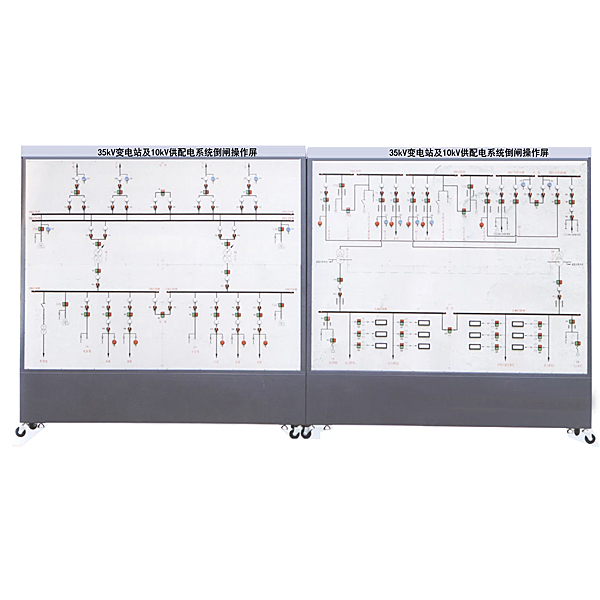

“35kV变电站及10kV供配电系统倒闸操作屏”是针对变电站倒闸操作而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压等级：35kV具有4路进线，双母带联络；10kV侧采用单母分段，两入两出，环网供电；0.4kV侧采用单母分段，并具有备用发电系统。在此典型35kV变电站模型上，学生可以进行各种工况下的倒闸操作。变电站的电压等级和结线方式也可以根据用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。

二、 特 点

1. 真实性:装置元件布置、开关操作都参考了工程实际,为各专业岗位创造真实的环境

2. 模块化设计：装置以单片机或plc为核心，将开关的组合模块单元化设计,可扩展性强

3. 形象性:装置配置了有声光系统,可以有效提高实训、考核效果

4. 软硬结合：装置配有后台软件，客户可选购实现遥测、遥控

三、 技术指标

1. 输入电源：单相三线～220V±10%  50HZ

2. 工作环境：温度-10℃～+50℃

3. 装置容量：＜1.5kVA

4. 外形尺寸：4000mm×2200mm×500mm

变电站及10kV供配电系统倒闸实验装置,热管换热器传热系数实验台

技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率500W。
2、低噪音轴流风机，功率：100W，流量：300 m3/h。
3、毕托管流量计配斜管微压计测流速：量程-10-700pa。
4、冷、热端测速段风管直径Φ89mm；翅片式（铝轧片管）热管换热器，尺寸 Φ20×350mm，材质紫铜管。
5、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。
6、外形尺寸：1000×400×800mm，外形为不锈钢支架。
7、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有**视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示：展示湿式报警系统的工作原理，三维动画演示，三维模型半透明化，可以见内部水流。配备练习模块（内置4道选择题，选择正确与错误均有提示）
