一、产品简介

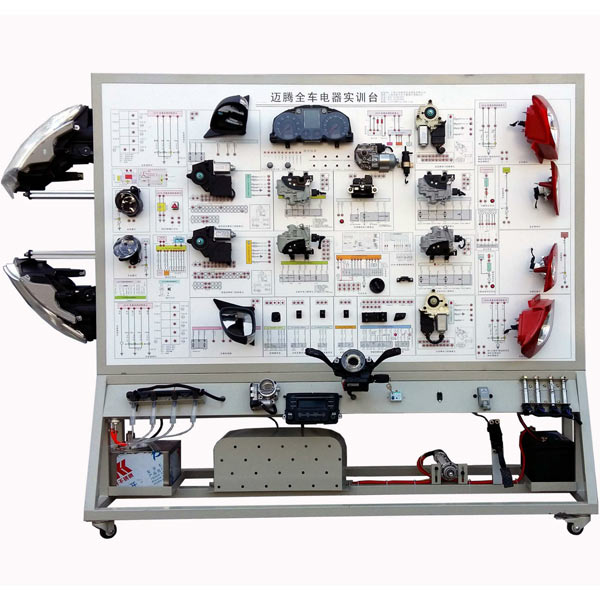

该设备采用整车电器实物为基础，充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的**铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
5.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
6.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。

整车电路系统实验台,板框过滤器操作实训台

一、过滤单元操作操作实训装置系统的组成及特点
1、设备框架：长*宽*高：约3700*1500*3000，上层及下层平台主骨架用8#槽钢，辅助骨架用4#角钢，4个安装支柱用Φ89*3钢管。平台板用δ3扁豆型花纹板。楼梯放在框架左侧，楼梯骨架用4#角钢，楼梯板用δ3扁豆型花纹板。护栏竖式安装柱用30×30×δ1.5方钢管，横向管用Φ25*δ1.5钢管。
2、系统由过滤单元操作操作实训装置对象组成，所有不锈钢设备均进行不锈钢精细抛光处理，体现整个装置的工艺完美性。
3、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目。
4、装置可体现工厂情景化，尽量贴近工厂实际，突出重点；可进行装置开车准备、开车、正常操作、停车、设备维护等方面的技能操作训练、工艺指标控制操作技能训练，同时可满足化工工艺专业**工、技师、**技师培训大纲的教学及培训要求。
二、过滤单元操作操作实训装置功能

项目	基本理论及专业课程的实训教学
功能	1.学习板框压滤机的操作（装合、过滤、洗涤、卸渣、整理）； 2.掌握恒压过滤常数的测定方式； 3.理解过滤设备进出口压差对过滤效果的影响； 4.了解固体颗粒性质（可压缩性、粒度）对过滤效果的影响； 5.了解过滤介质对过滤效果的影响。 6.现场操作报表的制作、记录，
项目	操作培训内容
开车准备	1.工艺流程图的识读与表述； 2.熟悉现场装置及主要设备、仪表、阀门的位号、功能、工作原理和使用方法； 3.按照要求制定操作方案； 4.检查流程中各设备、管线、阀门是否处于正常开车状态； 5.引入公用工程（水、电、气）并确保正常； 6.装置上电，检查各仪表状态是否正常；动设备试车。 7.原料的准备。
开车	1.按照要求向过滤设备进料。 2.按正确的开车步骤开车，调节各参数到指定值。
正常操作	1熟悉正常操作时过滤要求的各参数值。 2.熟悉过滤过程，能及时调节和控制。 3.定时巡查各工艺参数和生产指标并做好记录。 4.定时巡查各动、静设备的运行状况并做好记录。 5.计算恒压过滤常数。
