一、 概 述

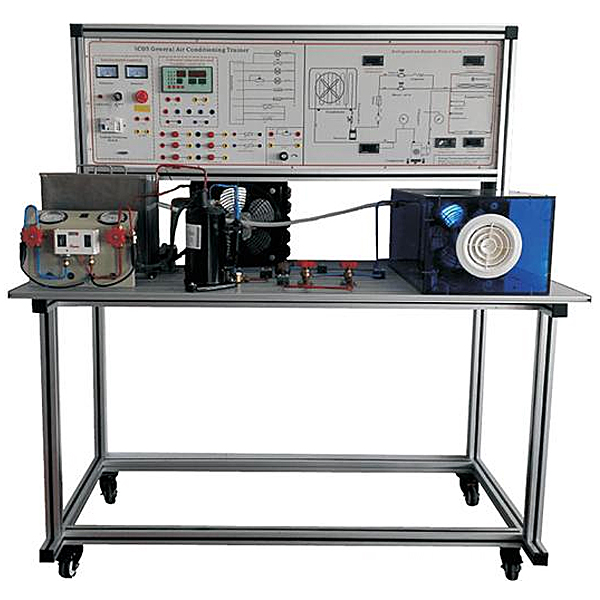

恒温恒湿机组系统实验装置是采用直流式空气处理系统，并配置压缩机、风冷冷凝器、蒸发器、加湿器、电加热器和风管等真实部件，可测量压力、温度、湿度等过程参数。通过对本装置的实验，能使学生熟悉直流式系统的空气处理过程，并得到热工测量和计算的基本训练。本装置适用于“制冷空调原理及应用”、“制冷空调技术”、“建筑电气控制技术”等课程的实验教学。
二、 装置特点
1、安全保护齐全：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
2、直观性好：装置直观展示了恒温恒湿机组空气调节系统的结构，风道采用有机玻璃面板，可清楚地看到空气循环系统的组成部件
3、恒温恒湿空调采用大风量，低焓差的送风方式，以保持较小的温、湿度均恒性。而普通家用空调送风方面力求舒适。一般恒温恒湿空调送风量为普通家用空调送风量的2~3倍。
4、 因湿度快速变化，机组需要频繁除湿，而恒温恒湿空调采用制冷除湿方式，所以要求空调制冷系统能频繁启动，对制冷系统要求非常高；而家用空调压缩机不能频繁启动，设置有压缩机三分钟停机保护。
5、实验台面板上喷绘有恒温室恒湿机组制冷流程图，
6、采用了二用节流方式：1.手动节流，2.毛细管节流
7、可选择电子膨胀阀节流方式
8、可监控电压，电流，频率，功率，功率因数，压力，流量等的，可实时显示在PC上，并可打印。
9、空调的主要电气可手动连接，具有很好的动手性,连接线采用专用的D4连接线。
三、技术性能
1. 输入电源：单相三线 AC220V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 制冷剂：R22
4. 装置容量：＜1.5kVA
空气处理系统实训台,流体输送实训装置
一、流体输送单元操作实训装置系统的组成及特点
1、框架\楼梯\护栏：框架长×宽×高：约3500×2000×3500mm。设备总安装尺寸：4200×2000×3500mm。整机采用钢质安装框架（两层设计，一层平面方便操作、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处理。紧固件：与法兰，阀门，框架，楼梯，护栏，支架配合。
2、流体输送单元操作实训装置培训单元｛液体输送岗位（压力输送，双离心泵串/并联及互锁联动、旋涡泵、输送）；真空泵输送岗位；阻力测定岗位；离心泵特性及管路特性测定岗位；压缩气/液混合输送岗位；过程控制液位、流量、压力控制岗位｝。
3、机械设备配置：低位水槽储罐、压缩空气缓冲罐、高位水槽储罐，真空缓冲罐，附属管道及阀门。
4、动力输送设备：不锈钢离心泵，容积式输送旋涡泵，真空水力喷射机组，空气输送压缩机。
5、检测配置：离心泵输送流量检测控制，真空输送流量检测控制；容积式输送旋涡流量检测，压力输送流量检测，离心泵输送液体温度检测，离心泵输送泵前负压、泵出口压力检测，阻力（光滑、粗糙管、局部阻力）压损检测。流量检测仪表包含：涡轮流量计、孔板流量计、玻璃转子流量计，高压玻璃转子流量计。离心泵输送的压力及流量自动检测及就地检测冗余设置。
6、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位，并内含DCS接入口)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目。系统也可采用DCS控制系统。
7、装置可体现工厂情景化，尽量贴近工厂实际，突出重点；可进行装置开车准备、开车、正常操作、停车、设备维护等方面的技能操作训练、工艺指标控制操作技能训练，同时可满足化工工艺专业**工、技师、**技师培训大纲的教学及培训要求。
