一、产品概述

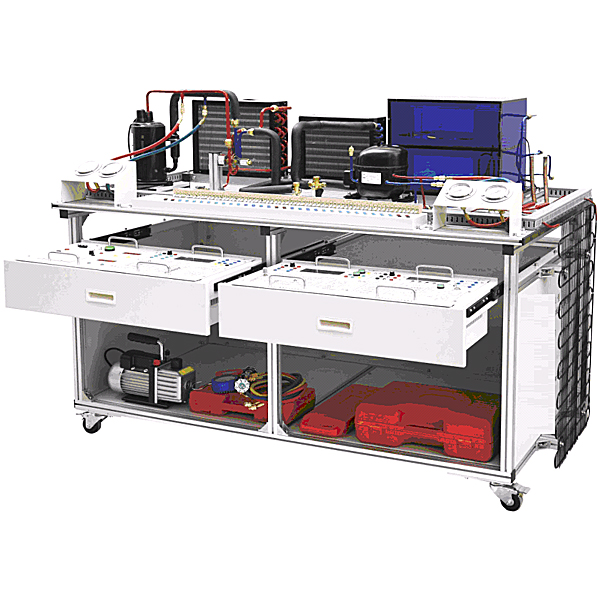

本装置是专门为职业院校制冷类相关专业而研制的实训设备，根据制冷类行业中空调与冰箱维修技术的特点，针对空调和冰箱的电气控制以及制冷系统的安装与维修进行设计，强化了学生对空调冰箱系统管路的安装、电气接线、系统调试、故障诊断与维修等综合职业能力。装置融合了流体力学、热力学、传热学和电气控制等技术，适合制冷类相关专业的教学和培训。
本装置由空调系统模块、冰箱系统模块、电源及仪表模块、空调电气控制模块、冰箱电子温控电气控制模块、冰箱智能温控电气控制模块等组成，通过此设备进行项目训练，能检验学生的团队协作能力、计划组织能力、制冷系统的安装调试能力、电气控制电路维修能力、交流沟通能力、职业素养和安全意识等。
二、技术性能
1、输入电源：单相三线220V±10%50Hz
2、工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃） 海拔＜4000m
3、装置容量：≤1.5kVA
4、安全保护：具有漏电压、漏电流保护，安全符合国家标准
三、系统结构与组成
1、装置采用模块化设计，由导轨式铝合金安装平台、空调系统、电冰箱系统、电气控制系统等组成。
2、导轨式铝合金安装平台由标准规格的铝合金工业型材组成，作为学生操作训练的平台，上面安装有空调系统部件和冰箱系统部件。
3、空调系统：包含空调压缩机、室内换热器、室外换热器、四通换向阀、节流装置、视液镜、空调阀等。
4、电冰箱系统：包含冰箱压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等。
5、电气控制系统：采用模块化设计，包含了电源及仪表模块、热泵空调电气控制模块、冰箱电子温控控制模块、冰箱智能温控控制模块。
6、电源及仪表模块：单相三线制220V交流电源供电。交流电压表1只，测量范围：0～250V；交流电流表1只，测量范围0～5A，用于测量系统启动电流及监测系统正常工作电流。
制冷技术实验装置,喷水室空气表冷器测试实训装置
1 、产品应用范围：
可用于了解喷水室及空气表冷器的组成，通过实验加深对直接接触式和表面式热湿交换设备性能的区别，掌握测量喷水室和表冷器温度、相对湿度、阻力特性的方法；熟悉换热量、热交换效率系数和接触系数的测定方法。
2 、产品使用工作环境：
2.1工作环境温度： 0-40℃。
2.2工作环境湿度： < 80% (无冷凝)。
2.3电源：单相220V，50 Hz。
3 、技术及性能参数：
3.1冷水系统：压缩机、冷凝器、蒸发器盘管、高压水泵、流量计、喷水室、喷嘴、表冷器、恒温室、低噪音风机、加湿器、电加热器。
3.2测量控制系统：控温仪表、测温仪表、数显电流电压表、微压表、笛型管）。
3.3其它参数
风道断面尺寸：250*250mm
压缩机：1000W，制冷量 2730W 品牌：日立1.5P
水泵：自吸式喷射泵，Q＝4.2m3/h，H=35m，N= 370W， 电压220V ，50Hz
离心通风机：电机功率750W 电压220V 风量2850m3/h全压490Pa 转速1400r/m 低噪音风机
制冷剂：R22
流量计：转子流量计口径DN15，流量范围40-400L/h
3.4单片机、plc可编程设计与控制虚拟仿真软件：
本软件基于unity3d开发，内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮，在连线及代码正确后，可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动，在连接线路状态下，三维机床模型可进行放大/缩小、平移。
