一、项目概述
流量是生产与科学试验中的重要参数，不论是工业生产还是科学试验都需要进行流量的测量，以核算过程或设备的生产能力及各部分流量所占的比例，以便对过程或设备作出评价。目前，测量流量的仪表大致可分为三类，即速度法、体积法和质量流量法。
虽然各种流量仪表在出厂前都进行了流量标定，建立了流量刻度标尺，但是在实验室或生产上应用时，工作介质、压强、温度等操作条件往往和原来标定时的条件不同。为了精确地使用流量计，则需要在使用之前进行现场校准工作。

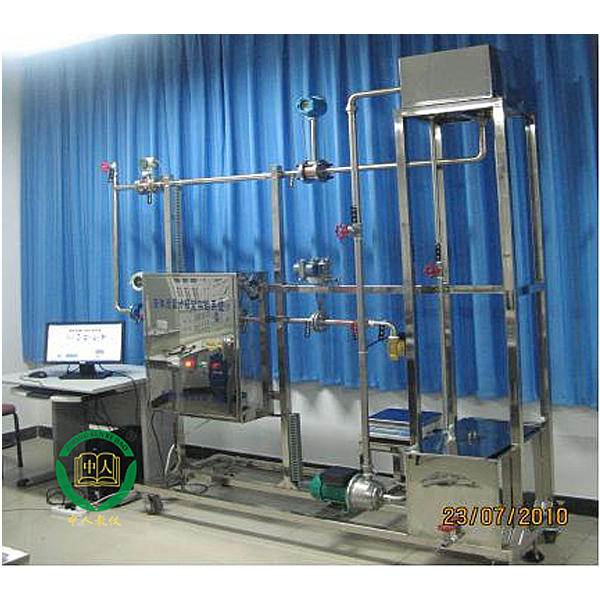

本试验台主要采用称重法，对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据，经过串口传输给计算机使用；运用C#2005和SQL搭建软件平台，完成实时数据读取，数据计算和数据存储，历史数据查询以及实时曲线绘制，并实现流量计标定。
二、技术参数
流量范围：1～10m3/h
压力：1.6MPa
介质：水
仪表测量精度：0.5级
电源：440V 16A
输出信号：4～20mA
三、系统组成
实验系统由水路系统、电子称重单元、数据采集系统、计算机测量控制系统和被校准流量计等单元组成
四、工作原理
（1）打开总阀2，打开循环水泵1，并调节溢流阀3的高度，使高位水箱4中处于一定的水位，调节比例阀7，从而保证水路系统中的水流稳定。
（2）打开称量筒18的进水阀16和出水阀15，确认出水阀有水流出；
（3）打开排液阀14，同时关闭称量筒的进水阀16，使水箱中水流尽后，关闭出水阀15，此时除称量筒外构成一个闭环循环系统；
（4）关闭排液阀14、15，同时打开水箱进水阀16，这时系统构成一个环路；
（5）在计算机上操作，开始检测，具体软件操作在软件部分阐述；
（6）实验结束，先关闭水泵，放尽称称量筒里液体；
液体流量仪表校准实验台,PLC可编程控制器及单片机开发实训台
一、设备概述
plc可编程控制器是以微理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断的发展。根据这一发展形势，国各大中专院枝、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修课。PLC编程实验系统是根据这一教学要求开发的新一代PLC教学产品，自产品推出以来，得到了各大院枝教学老师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和换作方法，加快学习PLC的编程方法，都具有极大的帮助，是PLC教学的理想工具。
二、功能特点
1、电源模块：220V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有保险丝保护，控制屏的供电由漏电保护开关和启停开关控制；单相220V电源一组，由启停开关控制输出，并设有保险丝保护。
2、直流电压：24V、+5V输出，0～±10V可调输出；直流电流：4～50mA可调输出；
3、实训桌：实训桌为铝木结构，桌面为防火、防水、耐磨高密度板；柜体设有抽屉，用于放置工具及资料，电脑桌联体设计。
三、技术参数
1、输入电源：市电～220V±10%，工频50Hz；
2、环境温度：-5℃～+40℃，相对湿度＜85%（25℃）；
3、装置容量：＜1.5KVA；
4、外形尺寸：1600mm×730mm×1700mm
5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
