一、 产品概述

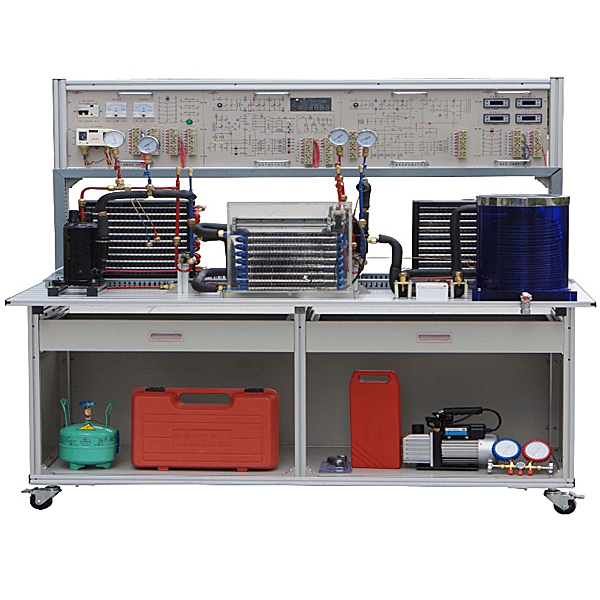

该产品包含了制冷、热力学、传热学和电气控制等技术，主要由热泵型家用空调系统和空气源热泵系统两大部分组成。在铝合金导轨式实训台上安装冷凝器、蒸发器、节流装置、压缩机、控制电路等，构成一个典型的制冷装置，电气控制采用挂箱式，能进行制冷系统的组装、调试、运行，真实呈现制冷装置的工作过程，通过对制冷系统的安装、保压、检漏、抽真空、电气连线、加氟、系统调试及工况调整等，完成对学生的现代制冷与空调系统设备安装、调试和维修技能训练。
根据项目教学，可完成以下典型工作任务：
任务一：热泵型家用空调系统
包含：热泵型家用空调系统的定位安装、保压、检漏、抽真空、电气连线、加氟、系统调试及工况调整等。
任务二：空气源热泵系统
包含：空气源热泵系统的定位安装、保压、检漏、抽真空、电气连线、加氟、系统调试及工况调整等。
二、 技术参数
1. 输入电源：单相交流220V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜2kW
4. 制冷剂：R22
5. 外形尺寸：160cm×80cm×155cm
6. 安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、 相关知识和技能
1.制冷系统组成和连接
2.控制系统及应用
3.制冷原理及性能调节
4.制冷热力学及热传递
现代制冷与空调系统技能实训装置,数字化汽车故障仿真实验台
一、系统组成
汽车电控系统真实材料制作。
二、硬件部分
1、采用实车部件的模拟结构组件：包括传感器，执行器，仪表，开关，控制电路图继电器、各种模拟装置等。
2、详细仿真功能模块：发动机电控燃油喷射系统电路及电路图，空调风扇系统电控电路，电子油门系统，燃油泵控制电路，继电器马达控制电路，汽车大灯灯光控制电路，汽车启动蓄电池电路。
三、仿真部分
1）可以仿真汽车故障症状,让学生感知故障状态,并由症状入手,进行多系统,综合故障诊断分析测量,可通过仿真系统进行有无故障的症状对比。
2）可模拟故障设置与模拟故障排除，丰富的实车维修经验与真实的案例分析。
3）可直接从面板上，利用汽车维修常用工具如数字万用电表，解码器，多通道示波器等，测量电路系统的信号参数OBDII的内容，便于在教室里做实操培训；
4）机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
