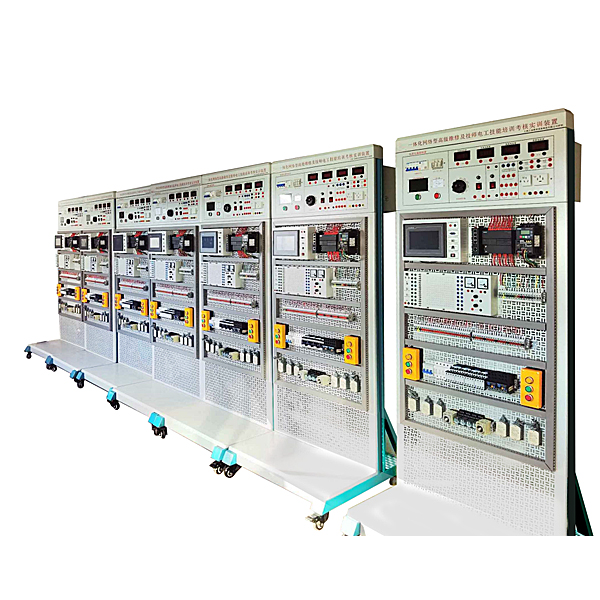

防爆电气实训装置

针对防爆电气相关仪器及特点，完成对防爆电气设备的使用、安装、接线、故障排除等能力的考察。

二、装置特点：

1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；

2.操作台只需三相四线的交流电源，即可投入使用；

3.装置设有电压型和电流性漏电保护器，能确保操作者的人生安全；

三、技术性能：

1.输入电压：三相四线（或三相五线）～380V±10%  50Hz

2.工作环境：温度-10～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m

3.装置容量：＜1.5KVA

4.重    量：100Kg

5.外形尺寸：框架：800×600×1900mm

6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。

四、装置的基本配置及功能

(一) DW01电源、仪器控制屏
    控制屏为铁质双层亚光密纹喷塑结构，钢制质面板。为实验提供交流电源、低压直流电源及各种测试仪表等。具体功能如下：
1、交、直流电源
 (1) 直流稳压电源：24V/5A一路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。
 (2) 交流电源：①、设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；②、控制屏设有单相三极220V电源插座及三相四极380V电源插座。

防爆电气实训装置,现代制冷与空调系统考核实训台

一、产品概述
本装置是专门为职业院校制冷类相关专业而研制的实训设备，根据制冷类行业中空调与冰箱维修技术的特点，针对空调和冰箱的电气控制以及制冷系统的安装与维修进行设计，强化了学生对空调冰箱系统管路的安装、电气接线、系统调试、故障诊断与维修等综合职业能力。装置融合了流体力学、热力学、传热学和电气控制等技术，适合制冷类相关专业的教学和培训。
本装置由空调系统模块、冰箱系统模块、电源及仪表模块、空调电气控制模块、冰箱电子温控电气控制模块、冰箱智能温控电气控制模块等组成，通过此设备进行项目训练，能检验学生的团队协作能力、计划组织能力、制冷系统的安装调试能力、电气控制电路维修能力、交流沟通能力、职业素养和安全意识等。
二、技术性能
1、输入电源：单相三线220V±10%50Hz
2、工作环境：温度-10℃～40℃  相对湿度≤85%（25℃）  海拔＜4000m
3、装置容量：≤1.5kVA
4、安全保护：具有漏电压、漏电流保护，安全符合国家标准
三、系统结构与组成
1、装置采用模块化设计，由导轨式铝合金安装平台、空调系统、电冰箱系统、电气控制系统等组成。
2、导轨式铝合金安装平台由标准规格的铝合金工业型材组成，作为学生操作训练的平台，上面安装有空调系统部件和冰箱系统部件。
3、空调系统：包含空调压缩机、室内换热器、室外换热器、四通换向阀、节流装置、视液镜、空调阀等。
4、电冰箱系统：包含冰箱压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等。
5、电气控制系统：采用模块化设计，包含了电源及仪表模块、热泵空调电气控制模块、冰箱电子温控控制模块、冰箱智能温控控制模块。
6、电源及仪表模块：单相三线制220V交流电源供电。交流电压表1只，测量范围：0～250V；交流电流表1只，测量范围0～5A，用于测量系统启动电流及监测系统正常工作电流。
7、制冷系统压力检测单元：提供4只真空压力表，测量范围分别为-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于测量空调、冰箱系统高、低压侧压力。
8、电流型漏电保护装置1套：漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。
