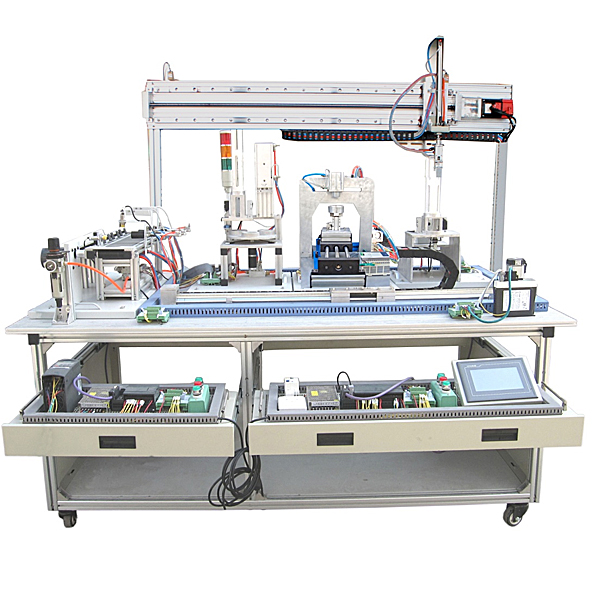

实训考核装置的构成：
实训装置由由铝合金导轨式实训台、典型的机电一体化设备的机械部件、plc模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器、计算机等组成。整体结构采用开放式和拆装式，实训装置用于机械部件组装，可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。模块采用标准结构和抽屉式模块放置架，互换性强；按具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。要求具有可拓展功能，可以组成更加大型的生产模拟系统，以配合各个用户学校不同层次，不同专业的教学及培训要求。
技术参数
1. 交流电源：三相五线 AC 380V±10% 50 Hz；
2. 温度：-10～40 ℃；环境湿度：≤90%（25℃）；
3. 外形尺寸：长×宽×高=2000×880×1500 mm；
4. 整机功耗：≤2 kW；
5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
光机电一体化实训考核装置的配置
|
序号 |
名称 |
主要元件或型号、规格 |
数量 |
|
1. |
实训桌 |
2000×880×840 mm |
1张 |
|
2. |
触摸屏模块
|
7英寸 TFT真彩mcgs7062，65K色 |
1块 |
|
3. |
PLC模块 每台只能选择一种系统 |
1、 三菱系统 主机FX3U-48MT 1台 主机FX3U-32MR 3台 主机FX3U-48MR 1台 通讯模块FX3U-485BD 5个 模拟量扩展模块FX0N-3A 1台 SC-09通信线 2、西门子系统 S7-200-224CN AC/DC/RLY I14/O10， AC220V供电 2台 S7-200-226CN AC/DC/RLYI24/O16 AC220V供电 1台 S7-200-224CNXP AC/DC/RLY I14/O10 AC220V供电 1台 S7-200-226CN DC/DC/DC I24/O16 DC24V供电 1台 能完成（1）网络的硬件连接、调试；（2）网络参数设置、调试；（3）基于485现场总线多台PLC的复杂网络数据读写程序编写与调试。 |
1套 |
|
4. |
变频器模块 每台只能选择一种系统 |
三菱变频器 E740-0.75KW 西门子变频器MM420 0.75KW |
1块 |
|
5. |
电源模块
|
单相电源总开关（带漏电和短路保护）1个，单相电源插座2个，D50B电源，24V/1A、5V/5A |
4套 |
|
6. |
上料单元
|
单杆气缸，磁性开关，电磁阀，光电开关1只 |
1套 |
|
7. |
物料传送机部件 |
三相交流减速电机（AC380V，输出转速130r/min）1台，送料盘1个，光电开关1只； |
1套 |
|
8. |
运输机械手部件
|
伺服电机及驱动器各1只、丝杠1根、单杆气缸1个，气爪1个；MHMJ022G1U永磁同步交流伺服电机，及MADKT1507E全数字交流永磁同步伺服驱动装置作为运输机械手的运动控制装置。 |
1套 |
新型光机电一体化实验台,透明制冷循环实训台
一.概述：
适用于制冷、空气调节、食品冷冻、家电等专业的教学。系统中的压缩机、蒸发器、冷凝器采用透明耐压玻璃作壳体，可直接观察到制冷剂的蒸发和冷凝现象，并通过进出水温的变化可观测制冷效果。
二、主要特点：
1、制冷剂：制冷剂在螺旋蒸发器管内蒸发，冷凝过程，再由水作为载体进行热交换，
及压缩机的工作现象
2、冷媒水：作为二次热交换的载体，对玻璃内的蒸发器、冷凝器进行热交换。
三、主要配置：
实验装置：由制冷系统、温度测试、流量测量以及控制系统等组成。
1、温度测量：
可以测定吸气压力、排气压力、压力、吸气温度、排气温度、入口温度、室内环境温度
2、控制屏：
采用面板为双层彩色喷塑结构，造型新颖；面板上布置制冷系统，可直观展示制冷系统结构；正面设有电源控制及测量仪表功能板
3、模块：
分别测量压缩机功率。通过键控、数显窗口实现人机对话的智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；
1）具有短路、过流、过压、欠压、失压、功率限定6大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过清除故障后，才能上电成功
2）采用LCD液晶面板实时监控设备运行情况，提能实时监测电压、电流、功率、电能等参数，液晶触摸屏监测数值。
3）阀值值设备：短路、过流、过压、欠压、失压、功率等阀值设定
