一、概述

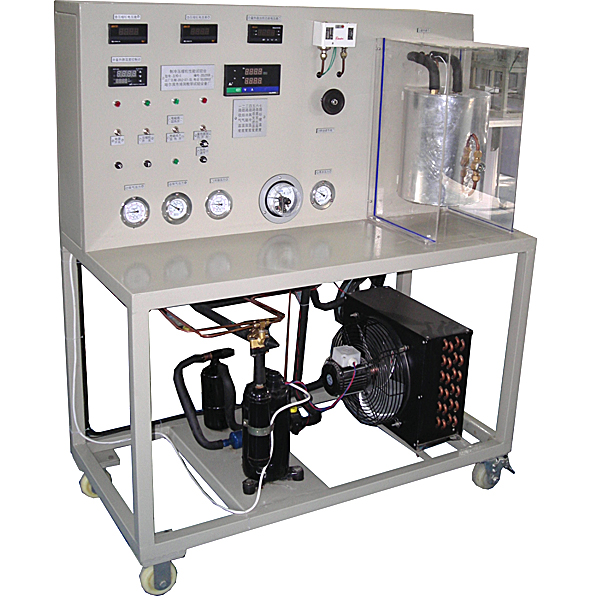

“压缩机性能试验台（电量热计法）”采用蒸汽压缩式制冷循环系统，配备制冷压缩机、不锈钢冷凝器、蒸发器等制冷系统真实部件，并设有彩色控制屏、制冷剂流量调节控制器，电子膨胀阀，涡轮流量计、压力变送器、电压、电流、功率、合相有功功率、各相无功功率、合相无功功率、各相视在功率、合相视在功率、采集器。不但能开设制冷压缩机性能参数的测定实训，还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。
二、特点
1.本实训装置按照：测试参数符合 GB/T 5773-2016容积式制冷剂压缩机性能试验方法的规定。压缩机性能实训方法建立，通过本实验，熟悉和了解制冷压缩机的测试工况和测试方法，增强对制冷压缩机的认识, 发出的热量来抵消压缩机的制冷量，从而达到平衡。
2. 试验中电量热器组把蒸发器放在是一个密闭容器里，应用电量热器法测定压缩机的制冷量、测定标准工况下的制冷量、功率和计算制冷系数，并可进行热平衡计算，可实现有回热、无回热两种工况，
3. 电量热器设置有一个玻璃视镜，可观察第二制冷剂的液位，
4.采用1匹制冷机组，冷凝器均为壳管式水换热器，系统结构紧凑、布局合理，造型美观大方
5.设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
6.触摸屏与制冷系统控制: 学生可通过软件或触摸屏上的给出模拟温度，分析空调在各种温度状态下的工作数据，为以后的实际中的维修，设计积累数据。实时、历史，导出。方便

压缩机性能实验台,变频器调速系统实验装置

一、产品特点：

本装置采用典型的日本三菱公司最近推出的高性能、多功能FR-A740型变频调速器(380V、0.75kW)为主机，外配脉冲编码器电机制动测速系统。整台设备能够完成开环与闭环系统实验以及变频调速器所有功能实验。敞开式的结构，能让学生综合地学习和掌握变频调速器结构原理、检测维护。它适用于大中专院校、职校、技校自动化专业配套教学和开放实验

二、实验台技术参数：

1、输入电源：AC380V±5％ 50Hz　    2、额定电流：3A
3、环境温度：-5℃～40℃　            4、外形尺寸：1600×700×1250mm
5、相对湿度：≤90％(25℃)　          6、变频器：FR-A740-0.75K

三、产品构成：

1、实验台：安装有实验所需的全部电器元件、仪表、开关按扭等，使整体坚固美观实用，实验方便。

2、实验负载电动机：采用三相异步电机。

3、实验导线：所有接插件均采用安全型迭接插头，为学生实验提供了极高的安全性，实验插接方便、快捷。

4、电机导轨与光电编码器1副

5、实验桌：一张两座。

四、实验桌：铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方。采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜。

五、实验项目：

1．PU点动运行实验 9．多段速度运转实验

2．外部点动运行实验 10．速度反馈系统实验
