一、概述
制冷设备与plc控制实训考核装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求，按照职业学校的教学和实训要求研制和开发的产品。
该装置适合大专院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空调调节与技术运用》《冷库工程与运作管理》、《冷库制冷工艺》等的实训教学及制冷专业中级、高级工的鉴定及考核。
二、装置特点
1．该实训装置具有电力拖动控制、PC控制和触摸屏控制控制方式，配温度传感器及采集模块，可进行数据采集。
2．直观性强：装置采用敞开式设计，控制电路及制冷管路系统直接展现出来，器件贴有名称标识，学生可直观认识各种器件。
3．实训性强：可进行实际冷库电路控制电器工业园自动化实训制冷系统及化霜系统的全流程工作实训。
三、基本配置及功能
实训装置主要由控制台、主机实训模块、温度和传感器采集模块及实训模块等组成
1．电源控制部分
（1）交流电源：提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有三只指针式交流电压表，分别指示输入三相电网电压值。
（2）安全保护体系：设有电压漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。
2．测量仪表
（1）指针式电压表：量程0～450V
（2）采用PT100传感器，测量范围-50～150℃
3. 主机实训模块：配置升级版主机，配套PC/PPI编程电缆。可以进行单独的PLC实训和触摸屏实训；通过组态软件用户可以进行二次开发，通过连接PLC进行模拟仿。
4. 触摸屏实训模块：配置7英寸STN256色触摸屏，一个RS-485通信口（与PLC通信），一个RS-232通信口

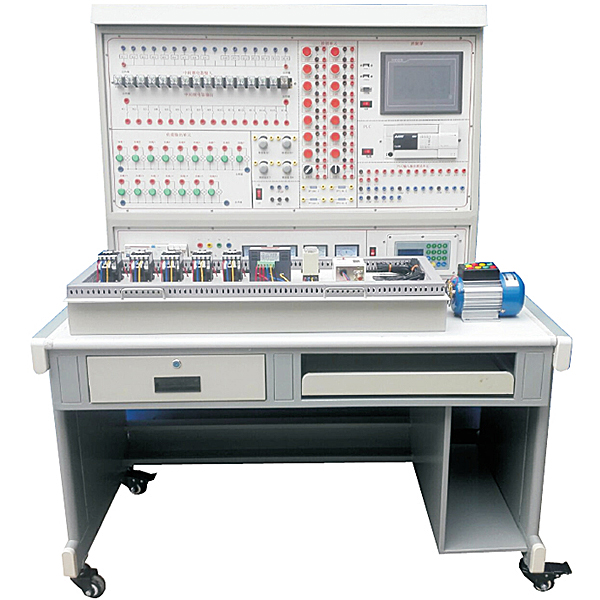

制冷设备与PLC控制实训装置,变频器综合实训装置
一、产品概述
“变频调速实训装置”是在--当前变频调速实训教学的基础上，推出的一款新的变频调速实训装置，该实训装置为变频技术实训和考核提供了先进的操作平台。实训台可完成“变频调速技术”课程的相关教学实训。特别是系统提供开放式教学，可充分培养学生的实际动手能力。
二、产品尺寸
变频调速实训装置尺寸：534*330*170mm（长*宽*高）。
三、技术性能
1、输入电源：三相四线：~380V ±10％ 50Hz
2、工作环境：温度-10℃~+40℃相对湿度<85％(25℃)海拔<4000m
3、安全保护：本实验装置带有三相四线漏电保护开关，具有漏电压，漏电流自动切断电源等功能。符合国家安全标准。
四、系统组成
变频器实训组件
FR-A740-0.4kW三相交流电380V供电，该机型用磁通矢量控制，实现1Hz运行150%转矩输出。15段速度等功能选择。内置RWM，实现更低噪音运行。内置RS485通信口。柔性PWM，实现更低噪音运行。
三相鼠笼电动机：输入电压：380V,电流：0.4A。功率：180W
五、实训项目
变频器控制实训
1、变频器功能参数设置与操作
2、变频器报警与保护功能
3、多段速度选择变频调速
4、外部端子点动控制
5、外部端子遥控控制
6、控制电机运行时间显示操作
7、控制电机正反转运动控制
8、电压监视器信号输出及显示
