一、产品简介

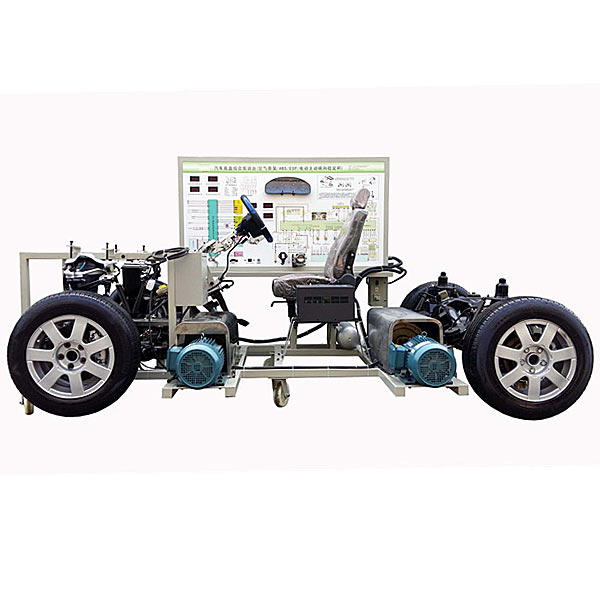

（1）选用实车的主动悬架或半主动悬架、主动横向稳定杆、电子稳定性程序（ESP）、防抱死系统（ABS）组成教学台架，配测控面板，运行台加架与检测面板通过航空插连接。
（2）四大总成中所有部件配备齐全，所有传感器、执行器功能有效。
二、功能特点
能清楚展示四大总成的结构，能模拟各大总成的工作过程。
1）主动悬架：前悬架采用电控无极可调式空气悬架，自动调整车身高度和减震阻尼；空气悬架可实现手动调节与自动调节控制工况。
2）主动横向稳定杆：
采用电动主动式，稳定杆为左右两半部分。
在稳定杆内，有减速机构与电机，能实现两种模式控制。
一是：主动横向稳定杆通过两半部分能相互分离，实现舒适型控制；
二是：通过主动横向稳定杆杆内管道相互连接绞合，实现能根据车辆的侧倾大小，提供大小不同的反力矩，实现运动侧倾控制模式。
3）电子稳定性程序（ESP）：带有横向加速度传感器，偏转角速度传感器，纵向加速度传感器，转向角度传感器，车轮转速传感器与制动压力传感器。采用方向盘转向角度传感器与车轮转速传感器通过ECU对油门大小控制与车轮的制动来实现车辆稳定性的控制。
4）防抱死系统（ABS）：采用双回路四通道独立控制，在制动控制过程中能触发ABS的工作，能清楚体现出在ABS控制过程中制动油压的变化。
（2）测控面板上绘制相应的电路原理图，设置电脑端子、传感器、执行器测试孔，可用通用仪器表检测电器元件信号参数，配备标准诊断接口，可用通用或专用故障诊断仪进行检测与诊断故障。
汽车ABS.ESP.电控空气悬架.电控稳定杆综合实训台,电工一体化技能实训台
一、技术性能：
1、工作电源:三相五线制AC380V土5% 50Hz
2、安全保护:漏电保护(动作电流≤30mA)过流保护，熔断器保护；
3、额定功率:≤2KW；
4、环境温度:-10℃~40℃；
5、相对湿度:≤85%；
二、配置技术参数:
1、桌身部分:采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部采用带刹车的万向轮，方便调整设备的摆放位置。
2、桌面部分:采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
3、实训屏部分:整体采用钢架式结构。优质钢材做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。根据不同的培训及鉴定项目，集成配备了各类电源。操作面板文字符号标识清晰且经久耐用。
整个控制屏由六工位组成，每个工位均设有启动、停止按钮控制电源的输出，并设有急停按钮，电源输出有短路保护。同时设有450V指针式交流电压表一只，通过波段开关切换指示电源输入的三相线电压。
4、多功能网板部分:多功能网孔板采用网版式设计，主体采用1.5mm厚的拉丝不锈钢板加工成型，采用5X10mm孔加工，配合固定胶粒卡子，整体设计规范、合理，使各类元器件在任何角度、任何方位都能轻松装配、调整。
5、虚拟仿真系统
1.维修电工电子电机与职业资格培训考评仿真软件
本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件即可手动设置故障也能自动设置故障，本软件通过电路图中绿色的框选择手动设置故障点（最多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本软件内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。
