化工管路拆装实训台

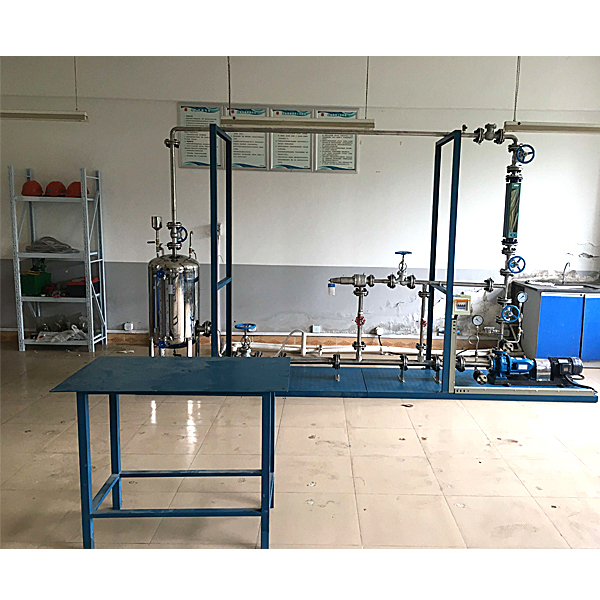

管路拆装设备系统主要由容器、泵、管道、阀门、仪表、拆装工具、试压设备、工具材料货架等构成。系统不仅锻炼化工设备的管路拆装能力，还实训化工自动化仪表的安装，泵体的安装。

1.系统的特点

（1）用于训练学生拆卸和组装化工生产常见的管路、管件等。

（2）系统便于考察学生的选择配件能力、拆装能力、装置运行情况、完成任务情况等，有相应的判断标准及方法。

（3）系统提供足够的备选配件、拆装工具、检验运行的设备等。

（4）经常拆装的部件必须坚实、耐用，便于学生长期使用，并能提供更新设备。

2.系统的功能

（1）流程图的识读。

（2）能根据提供的流体输送流程图，准确填写安装管线所需管道、管件、阀门、仪表的规格型号及数量等的材料清单。

（3）能按照材料清单正确领取所需材料。

（4）能准确列出组装管线所需的工具和易耗品等领件清单并正确领取工具和易耗品。

（5）能进行管线的组装。

（6）能进行管道的试压。

（7）能进行管线的拆除。

（8）能做到管路拆装过程中的安全规范。

3.管路拆装实训内容

（1）管路组装

(a)管口螺纹的加工以及板牙的使用。

(b)对照管路示意图进行管路安装，安装中要保证横平竖直，水平偏差不大于15mm、垂直偏差不大于10 mm。
