一、产品概述：

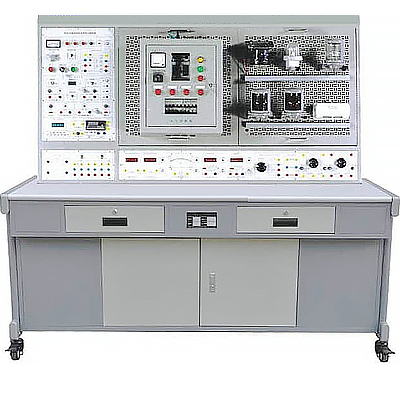

“船舶电工技能实训装置”是根据劳动部和原中国船舶工业总公司联合颁发的“中华人民共和国职业技能鉴定规范（考核大纲）”中对初级船舶电工的技能要求研制的。装置注重对知识点和技能的培训考核，可作为职业院校船舶类相关专业的实训教学设备，也可作为职业鉴定站（所）等相关机构的培训和技能鉴定。
二、产品特点
1.采用实训台和组件相结合的形式，灵活和方便，可完成初、中级要求的全部技能培训和考核
2.电源、仪表、控制器件、控制线路等功能模块结构清晰、功能明确、操作维护方便
3.提供多样式的典型船舶电气线路，学生可自已动手操作，完成典型的电气控制线路的布线、安装与调试，通过训练有效提高学生的动手操作技能与调试分析能力
三、技术性能
1.输入电压：三相四线～380V±10%? 50Hz
2.工作环境温度范围为：-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜3kVA
四、实训台配备
（一）电源控制台
1.交流电源：提供三相～380V、单相～220V固定输出的交流主电源，通过一台变压器隔离提供220V、110V、24V的船舶常用交流控制电源，电源输出具有过流及短路保护功能，带仪表指示。
2.直流电源：提供24V及220V的直流电源，输出具有短路保护功能，带仪表指示。
3.仪表:提供交流电压表、交流电流表，直流电压表、直流电流表、频率表等。
（二）单元电路：提供照明配电设备控制系统、照明灯具及其电路、报警及呼叫控制系统、启动器类控制系统电气线路、锚机和系缆设备电气线路；各元器件分别装在不同的挂板上，结构清晰直观，方便实训。
（三）实训桌：实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，分别用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
船舶电工技能实训装置,挖掘机透明液压实训台
一、主要技术参数
1、电源：AC220V 50HZ
2、直流电源输入AC220V 输出DC24V/3A
3、可编程控制器（plc）：三菱FX1S－20MR主机 12输入 8输出（继电器输出方式）
4、液压实验泵电机功率：250W， 调速范围0－1500r/min，液压泵工作时噪声≤58dB，演示实验油路液流要求压力仅需0.3-1.3Mpa (油泵最高压力：Pmax＝2.5Mpa)
5、电磁换向阀：AC220V 吸力3Mpa
6、实训台外型尺寸：1500mm×650mm×1700mm
7、挖掘机实训台挖掘动作时总外型尺寸：1850mm×650mm×1850mm
二、特点：
1、在原有透明液压PLC控制实训装置几十种基本回路上增加了可模拟真实挖掘机工作装置各种动作。
2、透明挖掘机液压试验台可模拟真实挖掘机工作装置的各种动作。液压系统采用进口透明机玻璃液压元件、透明尼龙软管搭接而成，液压元件结构、工作原理，液压回路工作原理一目了然。整个实验台具有形象、直观、方便、可靠等优点。
3、透明液压试验台主要由实验桌、实验支架、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。
4、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
5、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。
6、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
