装置功能
1、掌握搅拌功率曲线的测定方法。
2、了解影响搅拌功率的因素及其关联方法。
3、用羧甲基纤维素纳（CMC）水溶液，测定液—液相搅拌功率曲线。
4、用 CMC 水溶液和空气，测定气—液相搅拌功率曲线。
设计参数
空气流量： 0~160 L/h。
搅拌电压：0—200V、转速: 100--500 r/min。
操作压力：常压操作。温度：常温。
公用设施
水：无。
电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
气：空气来自压缩机（自带气源）。
实验物料：羧甲基纤维素纳（CMC），外配设备：黏度仪（用户自配）。

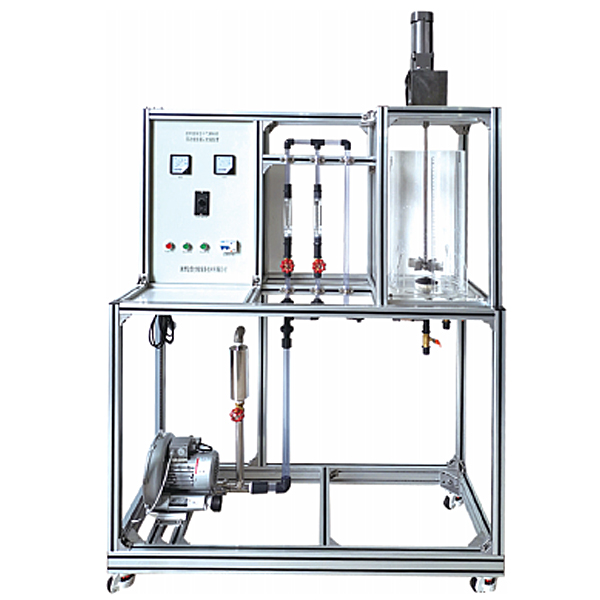

主要设备
1、有机玻璃搅拌釜：内径φ285mm，釜内装有四块挡板，搅拌桨采用六叶直叶式涡轮桨，桨下设有圆形气体分布器。
2、搅拌电机：功率: 200W， 转速:0-500 r/min。
3、电压表：*501 宇电数字显示仪。
4、电流表：*501 宇电数字显示仪。
5、数字温度计：*501宇电数字温度显示仪。
