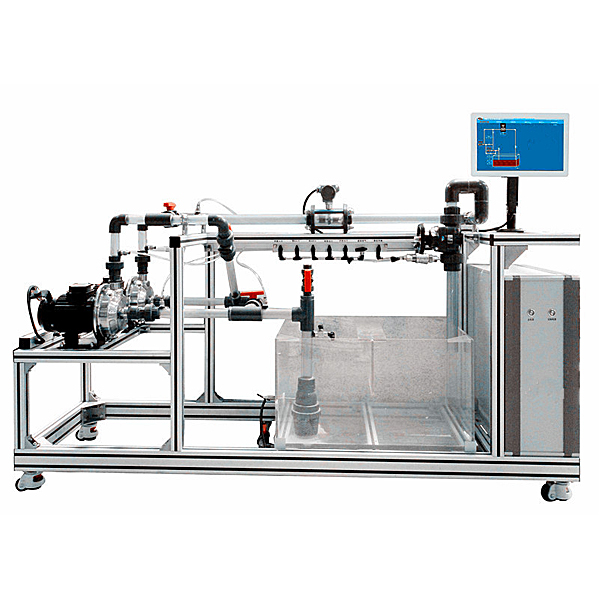

装置特点
1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念；
2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。
3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
4、流量测量采用了涡轮流量计的方式，数据处理器对涡轮流量计线性系数具有较强的补偿功能，并且直接显示流量数据。
5、离心泵置于水箱上方，离心泵进口管道安装有底阀，同时安装有离心泵启动排气装置，避免了离心泵叶轮及腔体长时间浸泡在水中，大大延长设备寿命。
6、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。
7、装置设计可360度观察，实现全方位教学与实验。
装置功能
1、使学生充分了解离心泵的结构与特性，熟悉离心泵的工作方式和操作流程。
2、能够进行单泵、双泵串并联操作。
3、熟悉组成管路的各种管件、阀门，了解温度、压力、电功率、流量等就地显示仪表及传感检测设备，掌握涡轮流量计的测量原理及使用方法。
4、测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。
5、测定流量调节阀某一开度下管路特性曲线。
6、能够进行双泵串、并联性能测定和管路特性测定。
7、改变离心泵转速测定泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。
8、全触摸集成化控制，高稳定数据传输，硬件加密。
串并联离心泵性能测试实验装置,自由沉淀实训装置
一、实验目的：
沉淀是水污染控制中用以去除水中杂质的常用方法。沉淀可分为四种基本类型：即自由沉淀、凝聚沉淀、成层沉淀、压缩沉淀。自由沉淀用以去除低浓度的离散性颗粒如砂砾、铁屑等。这些杂质颗粒的沉淀性能，一般都要通过实验测定。
本实验采用测定沉淀柱底部不同历时累计沉泥量方法，找出去除率与沉速的关系。
通过本实验希望达到下述目的：
1、 初步了解用累计沉泥量方法计算杂质去除率的原理和基本实验方法；
2、 比较该方法与累计曲线（或重深分析曲线）法的共同点；
3、加深理解沉淀的基本概念和杂质的沉降规律。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、沉淀柱直径:100mm×1700mm
3、装置外形尺寸：800 mm×700 mm×2500 mm数量：6组 (根)、
4、工作电源：AC220V±10%、50Hz，单相三线制，功率220W，安全保护：具有接地保护、漏电保护、过流保护；、
三、主要配置：
1、沉淀柱6套（包括标尺）：透明有机玻璃材质、壁厚6mm，Φ100mm×1700mm，沉淀柱上设溢流管、取样管、进水及放空管各一个；
2、原水箱1个：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；
3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、
4、304不锈钢潜水泵1台：额定流量25L/min、额定扬程5m、额定功率150W；
