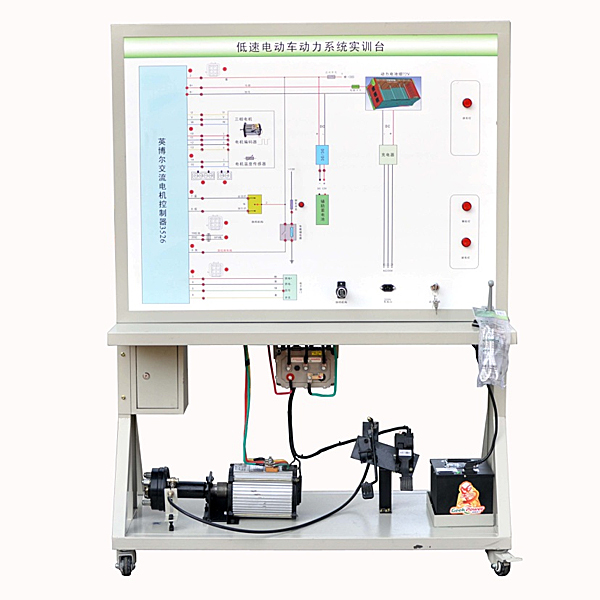

一、产品组成
主要由汽车交流永磁电机、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。
二、产品功能
1.汽车交流永磁电机及控制器的认知；
2.汽车交流永磁电机及控制器的结构及原理；
3.驾驶员的意图与永磁电机运转之间的体现；
4.常见故障的设置及考核；
5.配备完整的实验说明书。
三、产品规格
1、外形尺寸1240×600×1700mm；
2、电源：220VAC/50Hz；
3、电机额定功率：4kw；
4、电机额定转速：3000rpm；
5、电机工作电压：72VDC；
6、箱体上部整体成型，表面经过防锈处理、喷漆；下部采用40*40方管焊接成形；
7、采用UV平板喷绘面板，厚度不小于4mm,彩色电路图，不退色、耐磨损；
8、底部安装两万向两定向的脚轮，配备刹车，方便设备的移动及固定。
9、机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
交流永磁电动机及控制实验装置,PLC电气实训装置
一、概述
本装置集变频控制、触摸屏、plc编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物与于一体，综合性强、功能齐全。PLC部分可直观地进行基本指令训练，多个应用广泛的PLC实际应用模拟和实物控制训练，同时也为了高层次的设计开发实验实训提供良好的条件：为了结合教学要求，设计过程参考国内多种教材，从中精选最具典型性的实训项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制项目训练。变频器选用应用广泛的西门子V20变频器，可完成变频调速技术课程的相关教学实训。
二、特点
1．装置采用组件多结构 更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。
2．PLC实训对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。
3．采用西门子系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。
4．组态棒图教学 采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
5.基于现场总线的组态监控实训教学：通过现场总线网络，将实训装置（从站）PLC和主站PLC进行1：N通信。从站的PLC运行控制对象的程序，利用工控网络集中监控的功能，主站PLC可以对任意台从站PLC进行实时监控，符合工业现场控制的要求。学生独立通过PLC完成对各种实训对象的控制，并进行组态实时监控（1：1通信）。
三、装置构成
（一）PLC部分
1．PLC可编程控制器实训台：提供三相电源，直流稳压电源及安全保护装置
2．PLC实训套件
PLC实训模块一：
1）音乐喷池模拟控制 2）答题器模拟控制 3）装配流水线的模拟控制 4）十字路交通灯模拟控制 5）自动轧钢机模拟控制 6）天塔之光/电视塔电波模拟控制
PLC实训模块二：
1）自动送料装车/传送带模拟控制 2）多种液体混合装置/搅拌机模拟控制 3）自动售货机模拟控制 4）水塔自动供水模拟控制 5）邮件分拣模拟控制
PLC实训模块三：
1）基础输入/输出实验 2）四层电梯自动控制 3）中间继电器
