一、产品简介

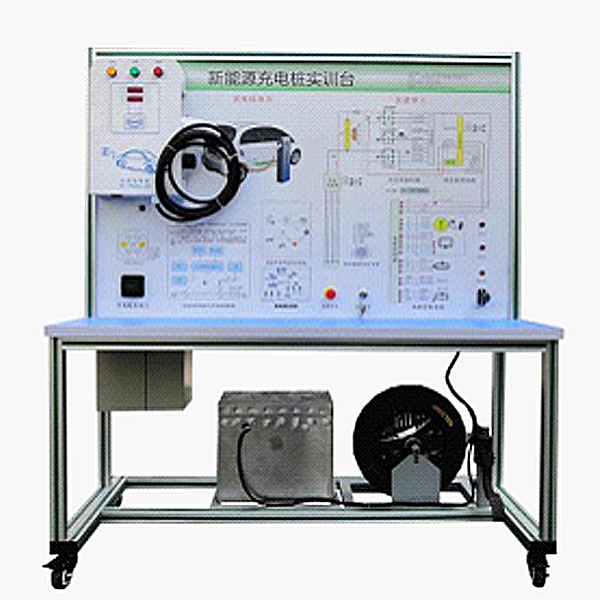

该设备完整展示了新能源汽车充电装置系统,全面展示了充电桩的组成、结构、原理、操作及排故障。
配套国标充电枪与车载充电座,且安装真实的驱动电动机运行负载。
二、功能特点
1.详细的原理框图展示，真实可操作运行的充电系统与电机驱动系统。
2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电动汽车充电与电机驱动系统结构原理图和实物，认识和分析电动汽车充电与电机驱动系统的工作原理。
3.真实的交流充电桩充电端口，便于学习充电端口管脚定义及作用。
4.面板上安装有点火开关、充电桩分解组件，电机驱动系统组件，电动机控制器，工况指示灯，电源开关，油门踏板，制动踏板，动力电机与电池等模块与操纵开关。
5.面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
6.配套充电桩智能充电卡片、充值软件。
7.安装充电桩的电压表与电流表，同步显示数据。
8.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
充电桩与充电实验台,中级维修电工实验台
一、该设备是按照劳动和社会保障部颁发的工人等级标准及职业技能鉴定的要求而设计的，实验设备采用常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电工照明配电、电力拖动等，符合初级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
二、技术性能：
1、输入电压：三相四线制380V±10% 50Hz
2、工作环境：环境温度范围为-5～＋40℃
3、装置容量：＜1KVA
4、安全保护：漏电动作电流≤30mA 过流保护、熔断器保护
5、外形尺寸：1600mm×700mm×1450mm
6、虚拟多用表参数：交流电压量程档位分：10、50、250、1000；直流电压档位分：0.25、1、2.5、10、50、250、1000；欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K；电流表档位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；红外发射检测功能：垂直角度±15°距离1-30cm；三极管测量孔。
三、基本配置及功能：设备主要由实训屏、实训挂箱、实训器材、实训桌等组成。
（一）实训屏：实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：
1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。
2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。
3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
4、提供～220V插座2只，为外部设备提供工作电源。
