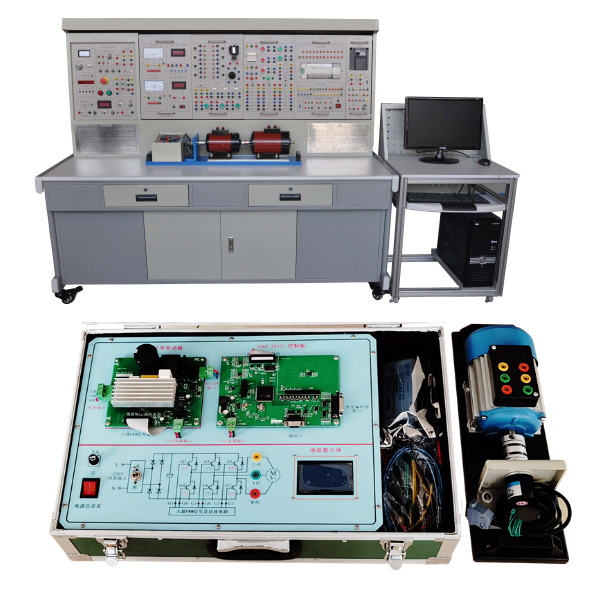

电机及电气控制实训台

该实验装置包括电力拖动系统的动力学，交流和直流电动机的电力拖动、常用低压电器及基本控制电路系统的设计等内容,同时增加了基于plc及变频器的电机基本控制线路，以及常用机床的控制。该实验装置适用于自动化专业与机电一体化专业开设的《电机及拖动基础》、《工厂继电器接触控制》、《PLC原理及应用技术》、《变频调速技术》等课程的技能训练。

二、装置特点

1. 采用挂件结构，搭配灵活、可任意更改实验组件增加实验内容，便于二次开发及功能扩展。

2.实验装置由电源控制屏、实验桌、实验组件、电机、电机导轨及实验导线等组成。

3.实验装置包含了部分电机学试验及所有电机拖动及控制的实验项目，使学生能够了解基本的理论知识及熟练掌握操作技能。

三、技术性能

1. 输入电源：三相四线（或三相五线）～380V±10%  50Hz

2. 工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m

3. 装置容量：≤1.5kVA

4. 重    量：380kg

5. 外形尺寸：187cm×70cm×160cm

电机及电气控制实训台,自循环水击实验装置

实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、演示水击扬水机、水击波传播（水击能的利用）的工作原理。
3、演示调压筒消减水击压强的工作原理。
主要配置：
水泵、测压表、恒位水箱、集水箱、水击室、压力室、供水管、调压筒、扬水机出水管、阀门、不锈钢框架。
技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。
2、作用水头：250mm±10 mm，水击升压大于3000mm。
3、调压筒调压作用比：η>60%。
4、压力表：医用精密小量程压力表。
5、扬水机出水管：400mmH20,水击扬水机最大扬程：370mm，水击扬水机扬程可达1.5倍作用水头。
6、流量：供水最大流量Qmax=300 ml/s；实验管道流量 Qp=0~200 ml/s。
7、恒位水箱、集水箱、供水管、调压筒、扬水机出水管、水击室、压力室均由有机玻璃制成，实验原理构造一目了然。
8、低噪声无锈蚀水泵，扬程：10m，最大流量：12L/min，转速：2800r/min，功率：100W。
9、实验所用的流体-水为全循环使用设计，充分节约水资源。
10、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
11、外形尺寸：1100×500×1700mm（长×宽×高），框架为可移动式设计，带脚轮及禁锢脚。
