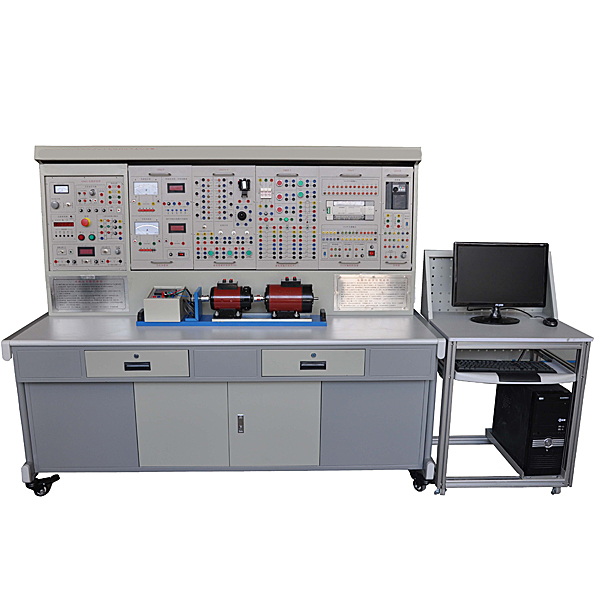

电机拖动及电气控制实训台

本实验装置是根据职业教育改革和发展的需要而研制的。该实验装置包括电力拖动系统的动力学，交流和直流电动机的电力拖动、常用低压电器及基本控制电路、桥式起重机的电气控制及继电器控制系统的设计等内容,同时增加了基于plc及变频器的电机基本控制线路，以及常用机床的控制。该实验装置适用于自动化专业与机电一体化专业开设的《电机及拖动基础》、《工厂继电器接触控制》、《PLC原理及应用技术》、《变频调速技术》等课程的技能训练。

二、装置特点

1. 采用挂件结构，搭配灵活、可任意更改实验组件增加实验内容，便于二次开发及功能扩展。

2. 实验装置由电源控制屏、实验桌、实验组件、电机、电机导轨及实验导线等组成。

3. 对于基于PLC及变频器的电气控制实验项目，能够结合MCGS组态软件与计算机进行通信监控实验装置的运行状态，更加贴近工业现场。

4. 实验装置包含了部分电机学试验及所有电机拖动及控制的实验项目，使学生能够了解基本的理论知识及熟练掌握操作技能。

三、技术性能

1. 输入电源：三相四线（或三相五线）～380V±10%50Hz

2. 工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

电机拖动及电气控制实训台,非均相气固分离实验台

装置特点
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、本实验装置分离器部分采用透明优质有机玻璃制作，实验现象清晰，方便学生观察。
4、固体颗粒抽吸装置采用星形进料方式，抽吸速度均匀。
5、示踪颗粒采用有色物料，清晰显示气体流向。
6、利用低噪风机有效降低实验室噪音。
7、装置设计可360度观察，实现全方位教学与实验。
装置功能
1、可了解气-固体系不同分离设备的结构及工作原理。
2、定性地观察分离器的分离效果和流动阻力随进口气速的变化趋势，引导学生思考适宜气速该如何确定。
3、可分别观察气-固在重力沉降室、惯性沉降室、旋风分离器及袋滤器中的分离情况，了解气-固体系分离的工业化处理流程。
4、观察分析风速改变时各分离器内的分离情况，旋风分离器的能耗情况。
5、了解星形固体进料、孔板流量计的结构及工作原理。
