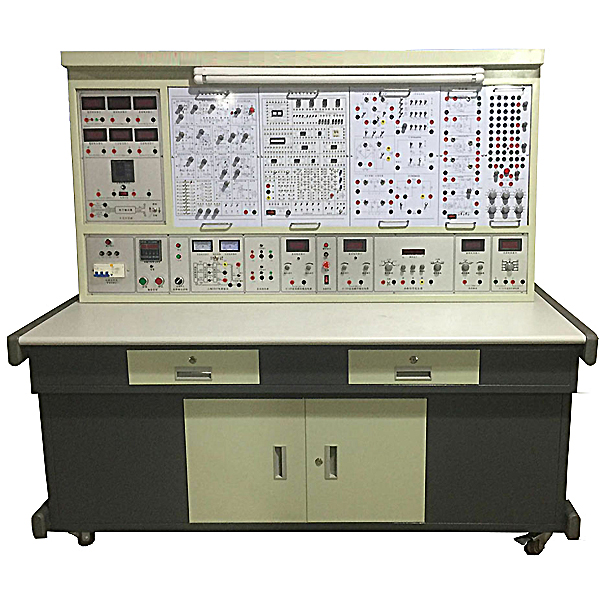

电工电子电拖综合实验台

电工电子电力拖动综合实验系统吸收了国内国外先进教学仪器的优点，充分考虑了实验室的现状和未来的发展趋势，从性能上和结构上进行了创新，采用挂箱式结构，简洁明了，布局合理，使用方便灵活。实验仪表全数字化显示、精度高，对实验中所涉及的电 源、仪器仪表采取可靠保护，同时设置了可靠的人身安全保护体系，该实验装置性能优越， 是各大中专院校实验室建设的最佳选择。
　 用途: 适用大中专院校“电工基础”、“电工学”、“数电”、“模电”、“电机学”、 “电机与电力拖动”、“电气控制”、“继电接触控制”等课程的实验教学。并可扩展“可 编程控制器”及“电机变频控制”等实验内容。

仿真实验软件：《电工技能与实训仿真教学系统软件》、《电子技能与实训仿真教学系统软件》

采用3D虚拟仿真技术，用户可以360度无死角观察器件外观细节；采用多媒体演示动画展示各种元器件的结构、功能、工作原理及控制方式；通过具有交互性的模拟仿真动画，进行电路的组装调试和故障排除，实现无实物学习电工设备相关专业所涉及到的常用仪器设备、电气检测以及电机控制的实际操作技能和注意事项。包括但不限于：

（1）实验器材

    利用3D建模，使实训设备上所用到的元器件真实的放映给学生，另学生有个直观的认识。

（2）典型电路

    实训设备相应电路的原理图和实物接线图都将反应在这个栏目里。用鼠标点击原理图上相应的元器件符号，真实电路中就会指示对应的器件，并且在提示窗里出现该元件在电路中的作用

（3）电路原理

    该电路的电路工作原理讲解，利用生动的动画演示，配合上专业的语音讲解使得该教学课件达到一定的深度。枯燥的原理授课变得生动易懂，是老师最有力的教学工具之一。

（4）接线练习

    学生通过半透明的原理图上的提示，按照原理图对电路进行模拟接线，接线的同时系统也有相应的提示。可以训练学生的规范接线和提供对电路的熟悉程度

电工电子电拖综合实验台,风管风压、风速、风量测定实训台

一.实验目的
了解流量测量装置的结构原理，学会采用国标标准椭圆流量喷嘴、毕托管，进口集流管和弯管流量计测量流量。
二.技术指标
1.装置配有国标标准椭圆流量喷嘴、毕托管，进口集流管和弯管，利于进行实验研究。
2.装置工作环境：常温、常压下运行,工作电源：三相五线380VAC、50Hz，总功率2.2KW。安全保护：具有接地保护，漏电保护，过流保护。
3.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
4.装置外形尺寸：2500×1000×1800mm。
三.主要配置及参数
1.多翼式离心风机，上海建立，380VAC，0.75KW，1台。
2.流量喷嘴：国家标准GB/T 1236-2000，φ70mm的喷嘴3个，φ50mm的喷嘴2个。
3.标准流量计量箱，长×宽×高：875×507×550.5mm。标准流量喷嘴，φ70mm和φ50mm，
喷嘴配备堵板，可拆装。6mm厚度支持板。穿孔率39.8%均流板。喷嘴前后测压环。
标准流量计量箱使用304不锈钢材质制作。
4.进口集流管流量计。
5.弯管流量计。
6.不锈钢弯头，φ133mm，90度，1个。
7.盲板套装，φ154mm，1套。
8.不锈钢管，φ8mm×50mm，11根，用作测压管。
