装置特点
1、实验装置数据稳定,重现性好,能给实验者较明确的流体阻力概念。
2、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
3、设备布局合理、美观,结构清晰,整体感强,能够在实验室中体现主实验设备的概念。
4、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运,体现了整个装置的工艺完美性。
6、管路取压采用工业标准均压环方式,取压稳定、准确;采用差压传感器测量,工艺美观,操作方便。
7、整套系统采用标准工业仪表控制系统,可进行化工原理实验,也是过程自动化及化工检测仪表实验的良好平台。
8、装置设计可360度观察,实现全方位教学与实验。
装置功能
1、学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。;
2、测定突缩管局部阻力系数ζ与Re的关系;
3、测定阀门局部阻力系数ζ与Re的关系;
4、测定孔板流量计的流量系数C0,了解孔板流量计的原理和特性;
5、测定文丘里流量计的流量系数CV,了解文丘里流量计的原理和特性;
6、测定单级离心泵在固定转速下的性能曲线;
7、测定高阻和低阻管路性能曲线;
8、可模块化拆卸、组装,拓展学生思维和动手能力。
9、管路及涡轮流量计内实验介质流动状态清晰可视;

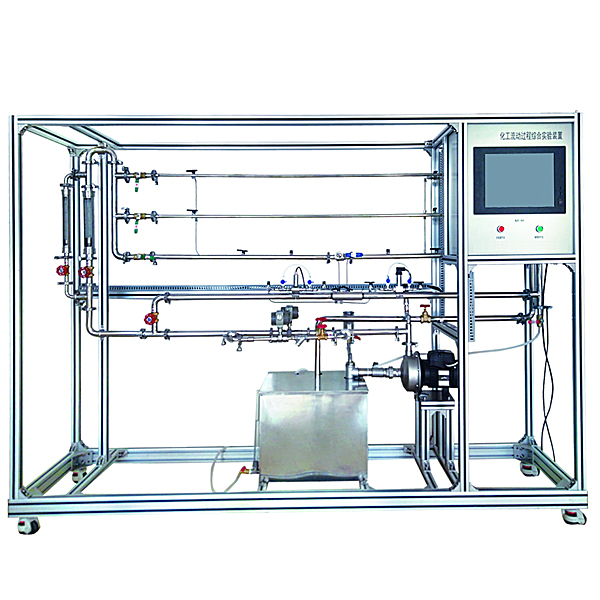

综合流体力学实验装置,光机电一体化实训装置
实训考核装置的构成:
光机电实训装置由由铝合金导轨式实训台、典型的机电一体化设备的机械部件、模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种、计算机等组成。整体结构采用开放式和拆装式,实训装置用于机械部件组装,可根据现有的机械部件组装生产设备,也可添加机械部件组装其他生产设备,使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。模块采用标准结构和抽屉式模块放置架,互换性强;按具有生产性功能和整合学习功能的原则确定模块内容,使教学或竞赛时可方便的选择需要的模块。设备需符合竞赛所要求,同时还要求具有可拓展功能,可以组成更加大型的生产模拟系统,以配合各个用户学校不同层次,不同专业的教学及培训要求。
技术参数
1. 交流电源:三相五线 AC 380V±10% 50 Hz(或单相三线220v)
2. 温度:-10~40 ℃;环境湿度:≥85%(25℃);
3. 外形尺寸:长*宽*高=1200*800*1500 mm;
4. 整机功耗:>1.5 kW;
5. 安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
部分实训项目:
1.气动系统的安装与调试
(1)气动方向控制回路的安装 (2)气动速度控制回路的安装
(3)气动顺序控制回路的安装 (4)气动机械手的安装
(5)气动系统气路的连接 (6)磁性开关的位置调整
(7)气动系统调试 (8)摆动控制回路的安装
