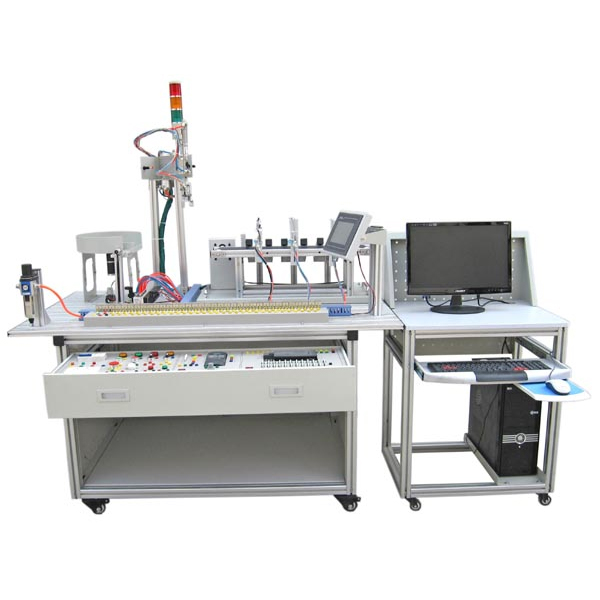

光机电一体化考核实训台

光机电实训装置由由铝合金导轨式实训台、典型的机电一体化设备的机械部件、模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种、计算机等组成。整体结构采用开放式和拆装式，实训装置用于机械部件组装，可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。模块采用标准结构和抽屉式模块放置架，互换性强；按具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。设备需符合竞赛所要求，同时还要求具有可拓展功能，可以组成更加大型的生产模拟系统，以配合各个用户学校不同层次，不同专业的教学及培训要求。

技术参数

1. 交流电源：三相五线 AC 380V±10%  50 Hz（或单相三线220v）
2. 温度：-10～40 ℃；环境湿度：≥85%（25℃）；
3. 外形尺寸：长*宽*高=1200*800*1500 mm；
4. 整机功耗：＞1.5 kW；
5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

部分实训项目：

1．气动系统的安装与调试
（1）气动方向控制回路的安装     （2）气动速度控制回路的安装
（3）气动顺序控制回路的安装     （4）气动机械手的安装
（5）气动系统气路的连接             （6）磁性开关的位置调整
（7）气动系统调试                         （8）摆动控制回路的安装

光机电一体化考核实训台,液体流线变化实训装置

实验目的：
1、观察液体绕经不同固体壁面的变化。
2、研究液流在模型试件出口和入口的流线变化。
主要配置：
油泵、油盘、供油箱、导叶、回油管、油盘调整螺栓、供油管、试件、不锈钢支架等组成。
技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
2、油泵：采用低噪声潜入式小型油泵，功率：90W。
3、试件：机翼、圆柱体、突扩、突缩（反放突扩、突缩），材质透明有机玻璃。
4、供油箱：容积约25L，优质PVC材质。
5、油盘：尺寸：350×80mm，整体透明优质有机玻璃材质，便于观察实验想象。
6、油盘调整螺栓：304不锈钢材质，便于调节油盘坡度及总体平衡。
7、实验所用的流体为全循环设计。
8、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
9、外形尺寸：1000×500×1300mm（长×宽×高），框架为可移动式设计，带脚轮及禁锢脚。
