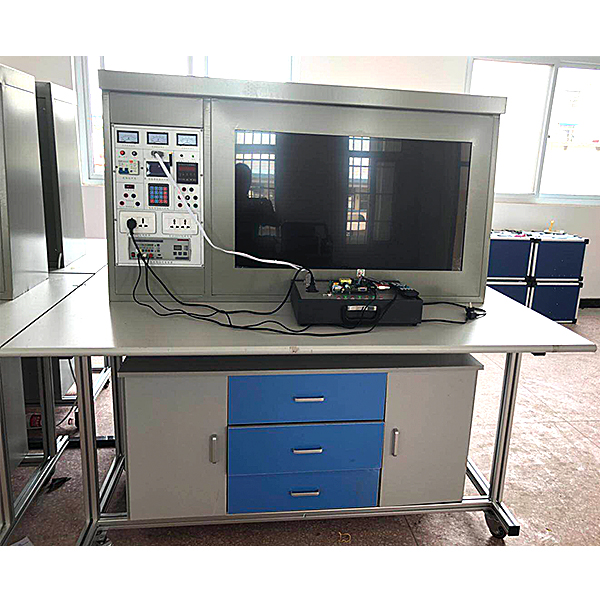

液晶电视维修技能实验台

" 家电音视频维修技能实训考核装置"是根据中华人民共和国劳动和社会保障部发布的《"家用电子产品维修工"职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。

二、技术性能

1.输入电源：单相三线制AC220V±10% 50HZ

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）

3.整机容量：＜300VA

4.安全保护：动作电流≤30mA、动作时间≤0.1s

5.外形尺寸：160cm×80cm×135.5cm

三、系统组成

1、控制及交流电源部分

（1）提供单相交流电源、线间直接短路自动保护装置。控制实训台工作电源。

（2）提供～220V插座1只，为外部仪器提供工作电源。

2、直流电源部分

（1）开关电源：+5V，+24V、12V 。

（2）彩色电视信号发生器：采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。有着图象清晰、时序精确（图形、采样率高,色彩准确、图形选择有16频道 电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过 按键直接选择（输出信号：有视频、伴音（中频6.5M）、射频输出接口） 信号制式：PAL-D/K.

 ( 3)显示图象共16幅 , 彩条 ,白光栅 , 红光栅, 绿光栅, 蓝光栅,黑光栅  ,12级阶梯 ,  十字中心及显示幅值  , 四阶棋盘 , 彩色棋盘.

液晶电视维修技能实验台,滚动轴承性能测试实训台

一、 产品概述
本装置可测量滚动轴承工作时轴承元件上的载荷分布、应力变化规律及进行滚动轴承组合设计实验，测试在总径向载荷和轴向载荷作用下，滚动轴承径向载荷分布及变化情况，特别是轴向载荷对滚动轴承径向载荷分布的影响；并作出载荷分布曲线。使学生更好的掌握滚动轴承的工作情况及相关参数的测量方法，提高滚动轴承的设计能力。适合各大院校机械类专业《机械设计》课程的实验教学需要。
二、 配置及技术性能
1. 实验台
(1)实验桌采用铁质双层亚光密纹喷塑结构，平板台面，铝质面板。设有带锁柜子，可放置配件及资料等。实验桌还设有四个带刹车万向轮，便于移动和固定。平板外形尺寸：750mm×420mm×40mm。
(2)输入电源：单相三线 AC220V±10%  50Hz
(3)电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A
(4)交流减速电机调速器1个：给电机提供可调电源
(5)数据采集器 1套
2. 实验机构
(1)滚动轴承公称直径：D=50mm
(2)滚动轴承跨度：L=300mm
(3)滚动轴承：2种（圆锥滚子轴承）
(4)可移动的滚动轴承座：1对
(5)滚动轴承径向加载装置：1套（作用点位置可在0～130mm内任意调节）
3. 交流减速电机 1台：额定功率90W，调速范围 0～100r/min
4. 滚动轴承径向载荷传感器16个,量程：5000N
5. 总径向载荷传感器1个,量程：10000N
6. 总轴向载荷传感器1个,量程：10000N
7. 左、右滚动轴承轴向载荷传感器各1个,量程：：10000N
