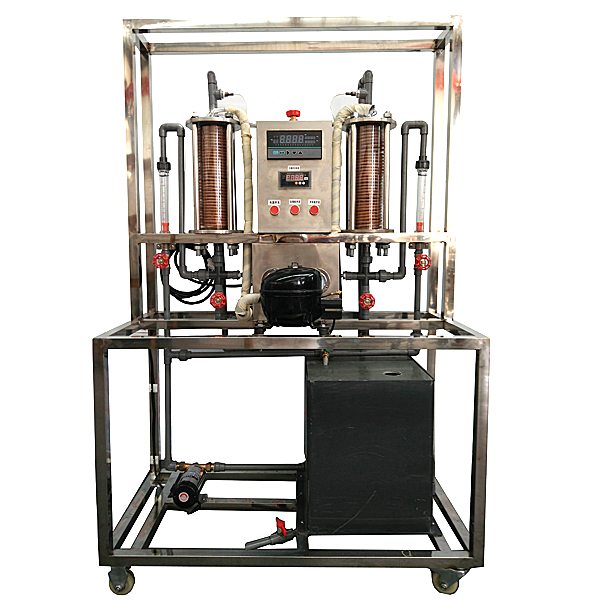

冷热泵循环演示实训装置

冷热泵循环演示实训装置,带传动实验台

技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率1000W。
2、由全封闭式压缩机、冷凝器、节流阀、蒸发器、换向阀及管道等组成制冷系统。额定功率 200W ，制冷工质采用 R11，制冷量 160Kcal/h 。
3、由玻璃转子流量计及冷凝器、蒸发器内盘管及水箱等组成水系统，循环水量：流量3m3/h，杨程9m，流量计10-100L/h。
4、蒸发压力表量程-0.1-1.6MPa和冷凝压力表量程-0.1-0.9MPa。
5、温度由高精度温度传感器测量，高精度万能信号输入巡检仪显示。
6、外形尺寸：1400×500×1700mm，外形为不锈钢可移动支架，带双刹车轮。
7、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。




冷热泵循环演示实训装置,带传动实验台

一、实验内容：

1、带、链传动效率的测定，通过计算机测试分析软件测试并自动绘制滑差曲线和效率曲线；

2、通过触摸屏显示面板显示面板读数进行平皮带传动效率的测定，人工绘制滑差曲线和效率曲线。

二、性能特点：

1、利用拉压传感器独特的张紧力测试装置，来测试皮带的张紧力，能实现皮带传动受力分析实验；

2、带传动的张紧力通过旋钮调节，张紧力的大小通过传感器获得，并在触摸屏显示面板上显示；

3、采用传感器和A/D采集并转换成主动带轮和从动带轮的驱动力矩和阻力矩数据，采用角位移传感器和A/D板采集并转换成主、从动带轮的转数。最后输入计算机进行处理作出滑动曲线和效率曲线；

4、带传动实验台与触摸屏显示面板为集成一体（显示面板非独立装置），触摸屏显示面板上有显示转矩、转速、张紧力、加载、主电机输入电压电流，从电机输入电压电流等项目；并且通过触摸屏的上加速和减速按扭可以控制电机转速的变化。

5、可通过计算机测试分析软件进行皮带传动的运动模拟，可观察弹性滑动及打滑现象；

6、计算机测试分析软件功能强大，可自动或人机结合进行测试分析、理论仿真、保存数据和提交实验报告。

7、带传动实验台配备有上位机及上位机测控软件。、

1）上位机测控软件，能获取带传动实验数据并进行数据处理。

2）上位机配置（用户自备）：CPU为双核，主频≧3.3GHZ，内存≧8G，硬盘空间≧500G。

8、虚拟仿真教学系统
