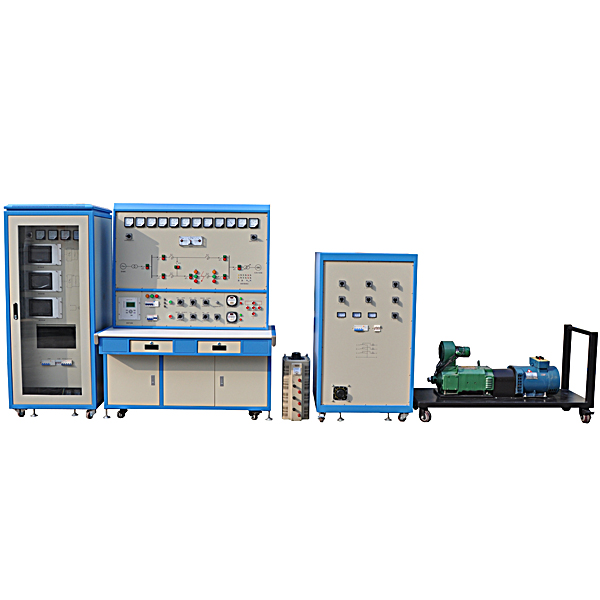

电力系统综合自动化实训台

该平台由五部分组成：同步发电机组、机组控制柜、输电线路及监视保护屏、无穷大电力系统和阻抗负载。对发电厂中常用的自动装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作、测试和试验。装置采用固定式结构。本实训平台适用于高校、中专、技校电力、电气、自动化类各专业相关课程的实训与实验，也可用于电力行业对从事发电人员的培训。

二、 特 点

1、多功能一体化综合型实验装置，充分展示现代电能发电、并网、传输全过程。

2、实验平台主要设备：实验台、控制柜、发电机组、三相可调负载等。

3、控制柜包括三大部分：微机准同期装置、微机励磁装置、微机调速装置。

4、可开展完整的电力实验内容：发电机组的起动与动转、同步发电机励磁控制、同步发电机准同期并列运行、系统稳定性实验、单机带负荷实验、系统并网实验等多达二十几类实验。

5、微机装置人机交互界面采用大容量，高清晰的7吋彩色触摸屏，能实时显示系统的电压、电流、频率、无功等各项电气参数，全触摸屏参数设置与指令操作，人机友好互动，可菜单中文显示，图文并茂。

6、微机装置采用DSP+CPLD高端芯片：为满足实验平台控制系统的需要，采用高性能、高精度工业控制32位定点DSP控制器，用软件实现数据处理，功能更强大，算法更灵活，能够满足大计算量、运算速度高的要求；CPLD是一种复杂可编程逻辑器件，采用计算机辅助设计技术把设计生成的数据文件配置进芯片内部的静态数据存储器（SPAM）来完成，具有可重复编程性，可以灵活配置硬件逻辑电路，降低了PCB板的空间和复杂度，提高运行可靠性。将DSP+CPLD结合并应用于实验平台控制中，加以改进的控制算法和硬件结构，使整个控制系统达到快速性、精确性和稳定性的要求。

7、人工智能与自适应PID控制：为实现发电机转速及输出电压的精确、平稳、安全的调节，消除控制过程中的振荡现象，本装置将常规PID控制器与自校正算法相结合并利用人工智能系统使其在系统状态变化的每一时刻自动调节PID参数，让控制过程时刻处于最优状态。

8、模块化插接式控制器：核心控制器采用模块化插接式设计，主控单元、AD、DA、数字IO、显示等单元相互独立模块化，各模块通过总线进行连接，保证控制系统的可靠性、灵活性和可维护性。

电力系统综合自动化实训台,泵管阀综合实训装置

一、产品概述
泵站系统运行与维护是从事泵站机械设备、电气设备及计算机监控系统的检查、操作、巡视、处理运行中出现的各种情况和各种问题处理人员，本实训平台以泵站系统内常见泵管阀的拆装、调试、运行与维护为主要切入点。技术平台包含泵管阀拆装维护技术、电气自动化技术、在线监测技术、节能技术以及安全技术等，全方面地展现了泵站系统液体输送的运行机制，有助于学生加深对理论知识的理解，深化泵站系统的认知，培养良好的工程素质和实践能力，提升综合职业能力，不仅可以作为竞赛操作平台，还可满足各职业院校环境工程、环境科学、建筑环境与设备工程、市政工程、水利工程等相关专业的平常的实训教学。
二、产品特点
1.底部托盘采用至少2mm厚不锈钢板制作；主体框架采用至少45mm×45mm铝合金型材搭建；有机玻璃器件采用至少10mm厚浅蓝色有机玻璃制作；主体管道采用DN40的透明PVC管，装置底部装有水平调节轮。
2.平台依据工程教学实践目标设计，通过泵、管、阀的拆装与维护实训，着重训练学生的创新思维和实际动手能力。
3.平台既可对泵、管、阀进行拆装维护，也可整机调试运行；配有调速搅拌机，可自行配置污水；带有触摸屏，操控方便，且运行流程可视化；气动阀门均有开关到位反馈，明确阀门状态；通过调节变频器参数，精确控制水泵出水流量。
4.配有单独的电源控制柜系统，并采用工业级的电气元件，确保设备的用电安全；配套可悬挂式安全标语警示牌，防止他人误合闸。具有漏电压、漏电流保护装置，安全符合国家标准。

三、技术性能
1.输入电源：三相五线（或四线）制AC380V±10%  50Hz
2.工作环境：环境温度范围为0℃～＋40℃ 、相对湿度＜85%（25℃）
3.装置容量：＜2kVA
4.外形尺寸：800mm×600mm×1800mm（控制柜）
1800mm×850mm×1700mm（平台）
