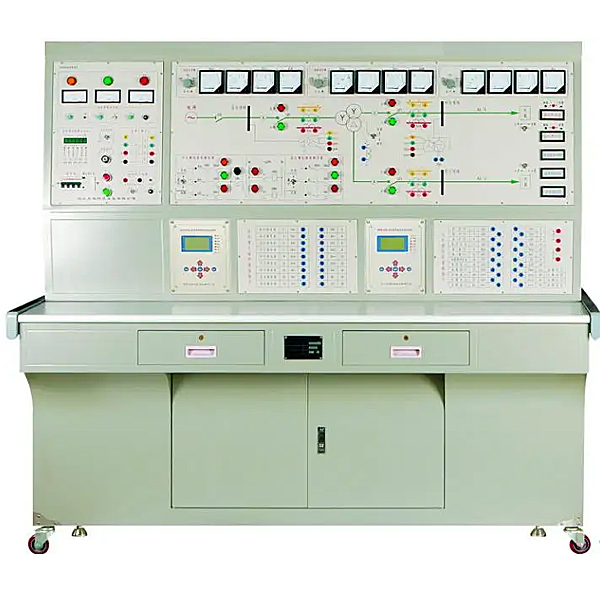

电力自动化及继电保护线路实训台

“电力自动化及继电保护实验装置”是综合了目前高等院校《继电保护》、《电气设备》、《自动装置》、《工厂供电》、《电力系统微机保护》等多门专业课程中的教学内容，结合生产实际应用和发展，设计开发的新颖实验装置。它能对发电厂、变电所及工厂中常用的继电保护、电气二次控制回路及自动装置等教学内容进行操作实验，能以真实直观的实验教学形式对学生进行专业技能训练。本装置的优点是设备器件利用率高，实验教学系统性强，占用实验场地少，性价比高等优点。

装置采用挂件式结构，可根据实验内容进行组合，安装使用方便。实验仪表精度高，具有数字化、智能化及人机对话等功能，用户根据需要进行选择。装置对控制屏及测量部件所涉及的电源、仪器仪表等均采取可靠的保护，同时还设置了可靠的人身安全保护体系，避免因学生在实验中的误操作而造成实验系统的损坏和人身伤害。

二、特 点

1. 综合性强　综合了目前国内各类院校中《电力自动化》及《继电保护》等课程的实验项目。

2. 适应性强　能满足各类院校《电力自动化》和《继电保护》相关课程的实验教学要求，实验的深度与广度可根据实际需要作灵活调整。本装置采用组件式挂箱结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。

3. 整套性强　该装置从仪器仪表、专用电源、继电器及其它实验部件到实验连接专用导线等均配套齐全，所提供部件的性能、规格等均能满足实验的需要。

4. 直观性强　各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确、操作、维护方便。

5. 科学性强　装置占地面积较少，节约了实验用房，减少基建投资；配套的继电器及其设备均采用电力系统自动化及继电保护装置中实际应用的现场设备，真实性强，并均经特殊设计。装置外形整齐美观，能改善实验环境；电力自动化及继电保护实验内容丰富，设计合理，除了加深理论知识外，还为学生走向社会，从事发电厂、变电所、工矿企业的供配电工作，继电保护系统的设计、安装、调试、检修等，打下良好的基础。测量仪表采用数字式、智能化及人机对话等相结合，能满足实验教学的需要，使实现装置测量手段的现代化；设有定时器报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准。

6. 开放性强　控制屏供电隔离（浮地设计），并设有内、外电压型漏电保护装置，确保操作者的安全；各电源输出均有监视及短路保护等功能，使用方便；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良。所有这些功能均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。

电力自动化及继电保护线路实训台,教师学生制图实训台

规格(L×W×H)：1800×970×800mm
技术结构参数：
1）整体采用钢板架结构：
配置绘图桌面，电脑显示平台、主机柜、储物柜、工具抽和键盘抽等；
2）左、右桌面基材：
左侧主桌面采用满足国优的标准零号(1200×900×20mm厚）东北椴木加厚绘图专用板，桌面下双侧采用绘图专用手拧倾角调节机构，保证桌面平整、同步控制调节倾斜度调节0-70°，靠身边为手摇拧手柄，方便可靠；右侧桌面为电脑显示屏操作台，放置电脑操作和放置文具书籍等；
3）多个储物空间：
桌面下部左、右配置工具抽和键盘抽，满足日常教学绘图和电脑操作的需要；桌体左侧配置带门储物柜，右侧配置开放式主机柜，方便放置工具和主机等；
4）稳定性调节脚垫：底部采用塑胶木水平调整螺丝脚垫或者万向轮，可防滑、防噪音，具有调节功能，保证桌面稳定和结构的坚固。
主材规格及表面处理：
1）绘图桌体支架采用优质钢矩管材料（30×60×1.0mm）和0.8mm以上的钢板材料；所有桌体结构或者部件钢材均为国标产品，焊接部位必须采用二氧化碳保护焊接工艺，满焊，焊点牢固、平滑、美观，无气泡、毛刺和漏焊、假焊现象，具备耐磨抗刮花性能；全部采用静电均匀喷塑（颜色为淡浅灰色），喷塑前应进行完整的除油、除锈、酸洗磷化处理，确保不出现喷塑剥落、反锈现象。
2）桌面基材采用满足国优的东北椴木加厚专业绘图板（1200×900×20mm厚），具有耐用不易变形的性能；电脑显示屏辅桌面（600×900×18mm）均采用环保E1级三聚氰胺桌面板，采用高频热压一次成型，握钉力强，不易膨胀，不易变形，牢固耐用。采用1.5mm以上优质PVC加进口热溶胶全自动机械封边机封边，边沿整齐平滑，层纹清楚。
3）机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，可布置到云服务器端，也可在本地环境使用，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
