一、产品简介

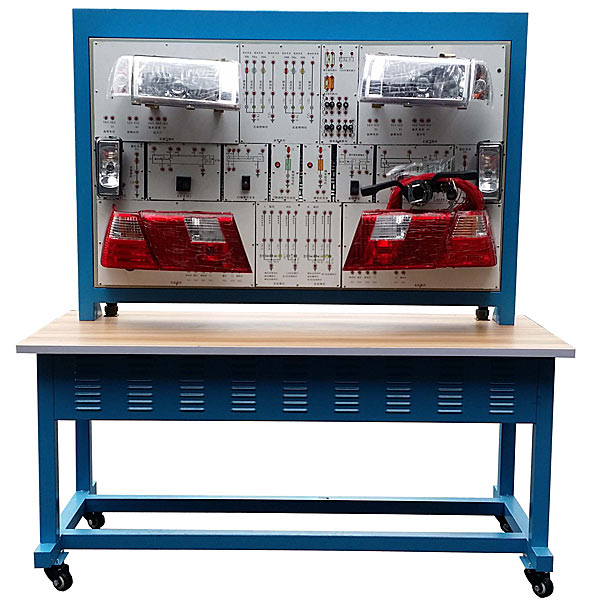

该设备采用汽车外部灯光系统实物为基础，充分展示汽车外部灯光系统的组成结构和工作过程。
适用于学校对汽车灯光系统理论和维修实训的教学需要。
二、功能特点
1.系统元器件插接好线后，真实可运行的汽车外部灯光系统，充分展示汽车外部灯光系统的组成结构。
2.操纵开关，可真实演示汽车外部灯光系统的工作过程。
3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析汽车灯光系统的工作原理。
4.示教板面板上安装有检测端子，可直接在面板上检测汽车外部灯光系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
7.钢木组合结构,美观大方。
8.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
灯光接线考核实训装置,电工原理实验装置
一、技术指标
1、电源：交流输入三相四线380V±10%。
2、配三相四线带漏电保护电源开关。
3、有三路短路保护、三路电源指示灯、三相四线电源输出接线端子和三路电流测量接口。
4、配三相灯组负载：每相有三个15W灯泡，用3只开关控制通断，共9只灯泡。每相留有电流测量插孔1对，便于相电流的测量。
5、日光灯器件组：设有10W镇流器、10W日光灯管、启辉器以及用于改善功率因数的高压
电容（1μF/500V、2.2uf/500V、4.7μF/500V各3个）。
6、R、L、C元件特性组：设有1kΩ/25W功率电阻、1H/0.5A电感及1μF/500V高压电容各一只，通过实验可测试各元件的参数。
7、36V/220V升降压铁芯变压器 1只, 原、副边均设有电流测量接口，便于电流的测试，可测量原、副边电流。
8、双绕组变压器1只：220V/双路12V。
9、设置交流电压表一只，量程0～450V；交流电流表一只，量程0～500mA，带有短路保护。
10、日光灯管和灯脚装在电路板的正面方便，方便维修维护。
11、三相灯组上装有有机玻璃保护罩，既防止灯泡损坏，又保护实验导线不被烫坏，还保护了人生安全。
12、设计有专用接地保护线。
13、配套自锁紧护套实验导线12根（红、黄、绿、黑各4根），电流接口线1根。
14、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×150mm。
二、实验项目
1、用三表法测量交流电路等效参数
2、正弦稳态交流电路相量的研究
3、单相铁心变压器特性的测试
4、三相交流电路电压、电流的测量
5、三相电路功率的测量
6、功率因数及相序的测量
7、日光灯电路接线
