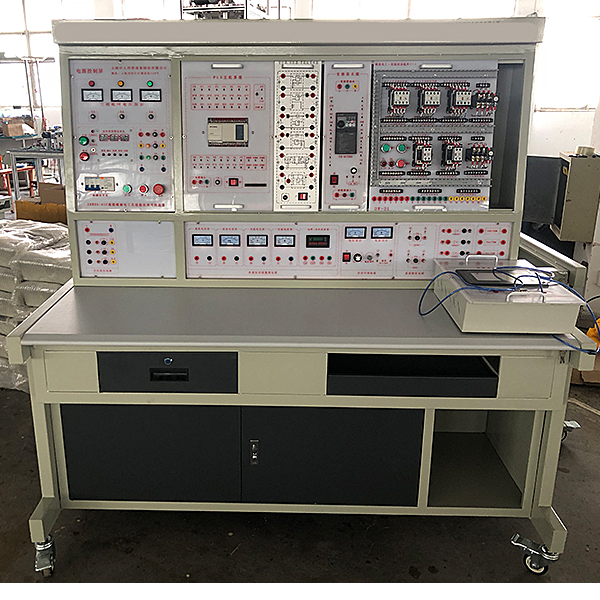

变频控制、触摸屏、plc编程综合实验装置

本装置集变频控制、触摸屏、plc编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物与于一体，综合性强、功能齐全。PLC部分可直观地进行基本指令训练，多个应用广泛的PLC实际应用模拟和实物控制训练，同时也为了高层次的设计开发实验实训提供良好的条件：为了结合教学要求，设计过程参考国内多种教材，从中精选最具典型性的实训项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制项目训练。变频器选用应用广泛的西门子V20变频器，可完成变频调速技术课程的相关教学实训。

二、特点

1．装置采用组件多结构  更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。

2．PLC实训对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。

3．采用西门子系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。

4．组态棒图教学 采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
5.基于现场总线的组态监控实训教学：通过现场总线网络，将实训装置（从站）PLC和主站PLC进行1：N通信。从站的PLC运行控制对象的程序，利用工控网络集中监控的功能，主站PLC可以对任意台从站PLC进行实时监控，符合工业现场控制的要求。学生独立通过PLC完成对各种实训对象的控制，并进行组态实时监控（1：1通信）。

三、装置构成

（一）PLC部分

1．PLC可编程控制器实训台：提供三相电源，直流稳压电源及安全保护装置

2．PLC实训套件

PLC实训模块一：

1）音乐喷池模拟控制  2）答题器模拟控制  3）装配流水线的模拟控制 4）十字路交通灯模拟控制  5）自动轧钢机模拟控制 6）天塔之光/电视塔电波模拟控制

PLC实训模块二：

1）自动送料装车/传送带模拟控制  2）多种液体混合装置/搅拌机模拟控制 3）自动售货机模拟控制 4）水塔自动供水模拟控制  5）邮件分拣模拟控制

PLC实训模块三：

1）基础输入/输出实验  2）四层电梯自动控制  3）中间继电器

变频控制、触摸屏、plc编程综合实验装置,六工位PLC一体化技能实验台

一、产品概述：

该设备是依据国家人力资源与社会保障部《技工院校工学结合课程教学改革试点工作方案》设计，围绕典型工作任务（即FMS）确定课程目标，选择课程内容，制定专业教学计划，根据国家职业标准中相关内容，将机电工学结合中有关“电气控制技术”、“可编程序设计师”通过工作任务的训练有机结合在一起，实现将典型工作任务量化为多各子任务，循序渐进的贯彻以任务引领、项目驱动、模块化教学的新理念，遵循教学规律，利用情景化教学的先进手段，将复杂的知识点简单化，深奥的理论点明晰化，贴近实际的企业工作内容与流程，将实训车间与企业、实训老师与企业职员、实训内容与工作任务真正融合为一，达到工学结合教学目的。

plc技能工作岛是具备多项PLC技能的实训任务的组合体，将触摸屏、变频器、传感器技术、气动元件等多种技术进行结合运用；PLC技能工作岛的桌体采用三边弧形，适合六人三组进行团队协作实训；PLC技能工作岛以能力培养为目标，设计有“基础任务模型的编程调试”、“自动化装调子任务系统的安装调试”、“三相异步电动机启动控制”、“触摸屏画面制作与组态”、“物料送拣任务模型的编程调试”、“智能存储任务模型的编程调试”等典型工作任务。

每个典型工作任务中都有其核心内容，在基础任务模型上，主要针对PLC入对的基础编程实训；在自动化装调子任务中，可以进行任务组装与调试，训练学生的动手能力；三相异步电机任务控制符合对电工的基本实训内容，也可以通过PLC控制；物料送拣任务的编程调试加深对PLC、传感器、变频器等多种元件的综合运用；智能存储任务模型是通过对伺服电机、步进电机、PLC模拟量的学习，掌握伺服、步进原理及PLC的高级应用技术；--该系统涵盖了维修电工的初级、中级、高级及部分技师实训内容，充分体现一体化技能的重要性，利于培养学生的开拓创新的思维模式。

二、技术参数：

工作电源： 三相四线  AC380V±5%  50Hz

安全保护： 漏电保护（动作电流≤30mA），过流保护，熔断器保护

额定功率： 2KW

环境温度： -10℃～40℃

相对湿度： ≤85%

工作台尺寸：2500mm（直径）×775mm（高）；

虚拟多用表参数：交流电压量程档位分：10、50、250、1000；直流电压档位分：0.25、1、2.5、10、50、250、1000；欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K；电流表档位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；红外发射检测功能：垂直角度±15°距离1-30cm；三极管测量孔

三、产品结构：

技能工作岛由三边弧形工作台、六边形实训控制屏及典型工作任务组成，能同时容纳6名学生在设备上进行操作。

三边弧形工作台：桌体采用1.5mm厚的优质鞍钢盒装钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。工作台分三边弧形六工位设计，每工位设置有存储柜，可放置电脑主机。桌面为三边弧形结构，采用25mm厚的实芯理化板，外表面贴防火板，经数控设备铣削加工成型，桌边倒圆弧处理。工作台直径为2500mm，高度按人体工程学要求设计，为755mm。
