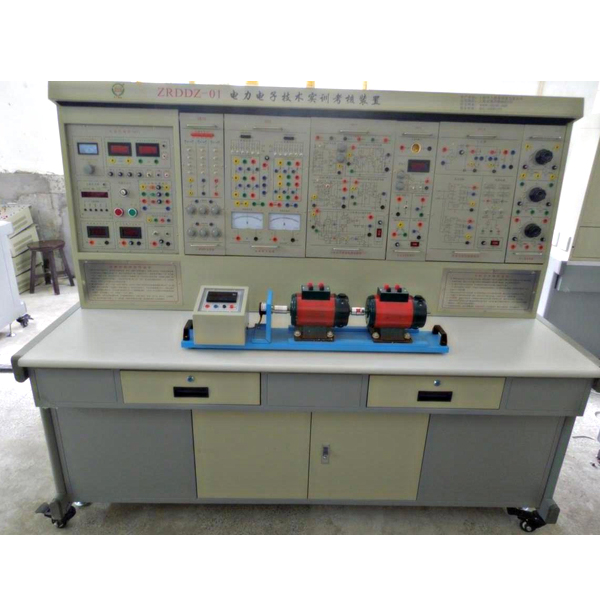

电力电子技术及电机控制实训装置

本装置是根据《维修电工（高级）》（中国劳动社会保障出版社出版）培训教材中关于电力电子与电气传动部分的技能培训要求，吸收国内同类产品的优点，充分考虑了实训室的现状和发展趋势，对原“电力电子技术及电机控制实训装置”在外形、功能上进行优化组合，精心研制而成。

二、适用范围

不仅涵盖了各职业院校、高级技校所开设的《电力电子技术》、《直流调速系统》、《交流调速系统》、《电力拖动自动控制系统》等专业课程所要求的主要实训项目，还可以用于对从业人员进行岗位培训、就业培训以及各省、市的维修电工培训和鉴定考核使用。

三、技术性能

1.输入电源：三相四线～380V±10%50Hz

2.工作环境：环境温度范围为-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3.装置容量：＜1.5kVA

4.外形尺寸：175cm×70cm×152cm

三、适用范围
本装置涵盖了各类院校等所开设的“电力电子技术(或称半导体变流技术)”、“直流调速”、“交流调速”、“电机控制”、“电力拖动自动控制系统”及“控制理论”等专业课程所要求的实验实训项目。
四、技术性能
1、输入电源:三相四线(或三相五线380V±10％50HZ)
2、工作环境:温度-10℃－+40℃　相对湿度＜85％（25℃）海拨＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：175×72×162cm

电力电子技术及电机控制实训装置,曲柄导杆滑块机构动态测试实训台

ZRJX-QBCB型
实验台用于典型的平面连杆机构的设计和综合性实验，是构建机械原理实验室的重要设备之一。
实验项目内容：
1．曲柄导杆滑块机构测试分析；
2．曲柄滑块机构测试分析：
1）改变机构构件的杆长和位置，进行滑块运动规律的实测与仿真，了解速度波动的影响和机构的急回特性。
2）进行机架振动的实测与仿真，了解激振力对机架振动的影响。
3）通过多媒体软件进行曲柄滑块机构的设计和连杆曲线的设计。
主要配置及技术参数：
1.曲柄长： 40-60mm；
2.连杆长：280-320mm；
3.滑块行程： 0-160mm；
4.光栅角位移传感器2个： 5V/1000P/转；
5.直线位移传感器1个  量程0-160mm，线性误差＜0.5%；
6.振动传感器1个：横向灵敏度比≤5%；
7.电荷放大器1个：精度≤2%（160Hz）；
8.带减速器的直流电机：功率90W ，调速范围： 0～200r/min；
9.外形尺寸：680×480×720mm；
10.重量：70kg。
11.虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
