实验项目内容:
1.绘制系统机构运动简图
2.了解机械的传动方案、各种零部件在机械中的应用及各种机械的基本结构;
3.通过对机械的传动方案及结构的分析，掌握机械运动方案和结构设计的基本要求,培养机械系统运动方案设计能力、结构设计能力和创新意识。
4.分析各机械的传动方案的特点，并提出实现同样功能的其它方案。
5.分析各种机构、零部件装置在设备.上的应用，并提出可代用的方案。
6.通过拆装分析各种典型结构的形式，并指出哪些结构根据强度设计，哪些结构根据结构要求设计。
7.设计、绘制控制系统电气图
主要技术特点:

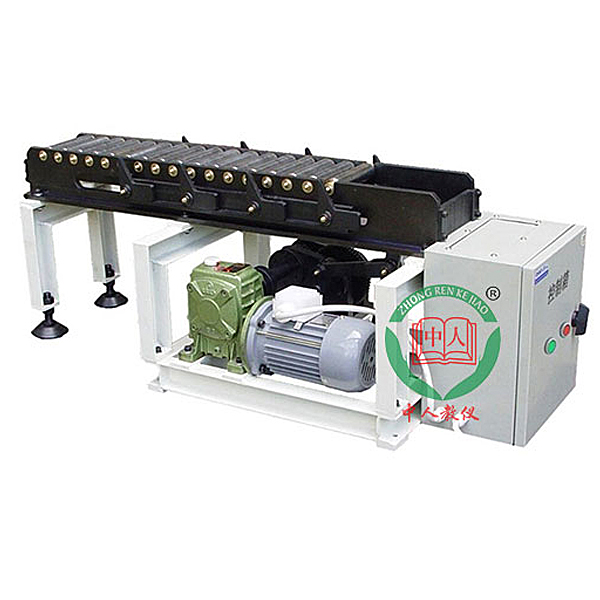

该步进输送机实验装置适用于机械设计实验教学,具有鲜明的特点。
(1) 它对应课程的主要内容,包含了各种常用机构和通用机械零部件;
(2) 具有工程实用背景，使用功能明显;
(3) 有良好的直观性;
(4)结构复杂程度适中，传动方案和结构有新颖之处。学生通过对装置的传动方案与结构的分析，可以掌握机械系统运动方案和结构设计的基本要求，培养机械系统运动方案设计能力、结构设计能力和创新意识。
步进输送机实验装置,汽车传感器系统教学实训装置
一、产品简介
该设备采用 汽车传感器系统的真实部件，充分展示汽车传感器系统的组成结构和工作过程。
适用于学校对汽车传感器系统理论和维修实训的教学需要。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二．功能特点
1.采用完整的发动机传感器部件，使用曲轴传感器信号轮，模拟发动机运行；
实验插接导线连接好后，可真实演示发动机传感器、控制单元的工作过程(如火花塞点火、喷油器喷油、燃油泵工作的动作过程。)
2.安装原车发动机控制单元，可移动台架，多个传感器。
3.示教板面板上绘有彩色喷绘电路图，学员可直观对照电路图对接传感器，认识和分析汽车传感器系统的工作原理。
4.示教板上安装有燃油箱，燃油量等传感器，发动机控制单元，油泵继电器，点火开关，诊断座，保险盒，面板上安装有检测端子，可直接在面板上检测发动机传感器控制系统电路元件的电信号。
5.设备面板上传感器侧安装有检测端子，可直接对接传感器。
6.设备上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
7.设备面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
8.设备底架部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮装置，移动灵活。
9.设备工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
10.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
