一、产品概述

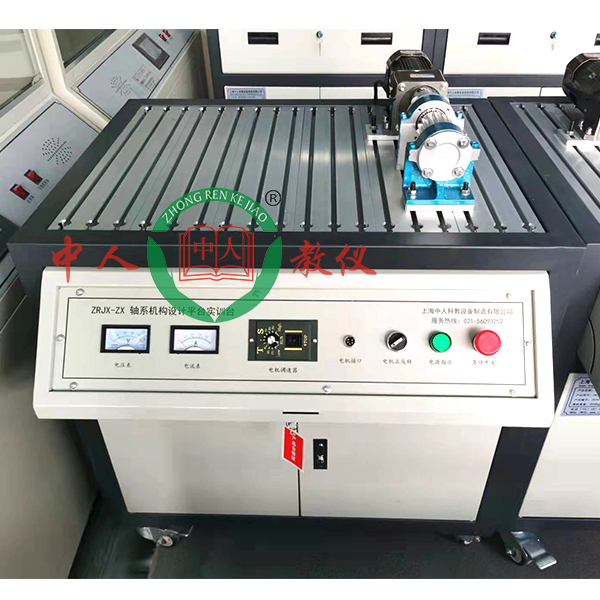

轴系装配工艺实训台是原轴系实验箱的升级换代产品,除能完成原有轴系的轴系组装实验课程外,在配置上增加电机、联轴器,在加工上提高加工精度，使组装好的轴系能够正常运转,同时,在设计上增加一些调整项,要求学生在组装时会调整轴承位和连接位的间隙及位置调整,完全模拟实际装配环境,提高学生动手能力。在实验项目上，增加传动件配合项（齿轮、蜗 轮蜗杆要求配合好），增加简便式负载，认知传动系统增加负载后的系统传动变化。
二、产品功能与性能
轴系装配工艺实训台配备10大类型零部件（支承类、齿轮类、 轴类、轴承类、端盖类、联轴器定位零件类，键联接类、螺纹联接类以及润滑密封件类），可让学生根据轴系简图及工作情况，主选择零部件组成结构不同的轴系。利用该设备可以完成以下实训项目：
1.组件装配（齿轮、轴承、联轴器的装配）
2.部件装配（轴系部件装配）
3.轴系装配工艺性分析：
装配工艺实训的主要内容：确定装配方法、制定装配程序、划分装配工序、按工序确定组、部件装配技术要求、确定装配质量检查方法、确定装配工具、制定工艺文件等。轴系装配工艺性分析，要求学生在分析轴系装配工艺性的基础上提出改进设计方案。
三、实验台结构与工作原理
该实训台由柜体和实训所需零部件组成。学生在柜体平台上根据附录所提供的轴系装配简图，自主进行两平行轴的，圆齿轮传动装配实训。同平面两相交轴的圆锥齿轮装配实训和不同平面的两相交轴的涡轮蜗杆传动装配实训。并对其装配部件上的零件轴向位置，支承座的中心高进行调整，使其达到最佳装配要求。
四、实验台主要技术参数
1.小圆柱齿轮 Z=20 m=3
2.大圆柱齿轮 Z=40 m=3
3.小锥齿轮 Z=30 m=2
4.大锥齿轮 Z=52 m=2
5.减速电机 90W 220V
6.实验台外形尺寸：770mmX620mmX1000mm（误差≤±10%）
轴系机构设计实验台,无级变速器解剖实训装置
（1）无级变速器总成进行解剖，各零部件齐全，能够全面的展示变速器的内部结构和换档动力传递的整个过程。
（2）剖和各剖面喷涂不同颜色，使变速器内部的机械结构和相互之间的装配关系清楚的显现在外面。
（3）利于观察变速器的每一部分，便于拆装实训。
（4）翻转架采用高强度的钢结构焊接，表面经喷涂工艺处理。翻转架底部带有自锁脚轮，可移动。
（5）外形尺寸：1000×600×900mm(长×宽×高)
基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 解剖无级变速器总成 | 翻新，飞度 | 套 | 1 |
| 2 | 可移动架(带自锁脚轮装置) |
950×680×850mm(长×宽×高) 方管：40*40*2.0mm 脚轮：100mm×50mm(直径×宽度) 颜色：7032 |
台 | 1 |
