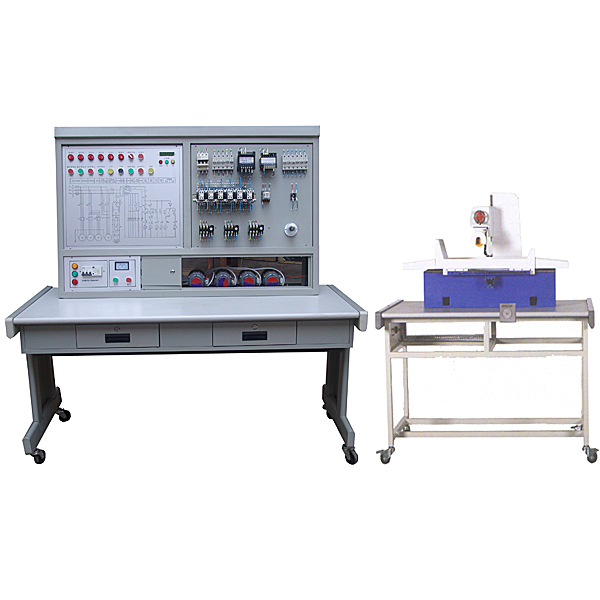

平面磨床电气实训台

一、功能特点

1、 M7120磨床半实物仿真模型是参照实际M7120平面磨床的尺寸按一定比例缩小的设计；

2、本套装置电气部分的操作，能实现M7120平面磨床各种运动控制，它包括：砂轮的启动停止、工作台的往复运动、砂轮架的升降运动和冷却泵启动停止，极限位置的限位保护；

3、机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于学员检测故障；

4、半实物模型上所有电机的电压等级与实际的机床是完全相同；

5、半实物机床的床身采用铸件，专用模具一次成型。滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；

6、半实物机床各部件采用不同的颜色，培训时学生更加容易理解接受；

7、半实物机床活动导轨表面采用高频淬火工艺，经久耐用；

8、控制屏的故障箱内设有32个开关，通过拨动故障开关，可设置相应的故障点。

二、技术性能

1、输入电源：三相四线（ 380V±10%  50Hz ）

2、工作环境：温度 -10℃ ～+40℃ ，相对湿度＜85%( 25℃) ，海拔＜4000m

3、装置容量：＜ 0.2kVA

4、漏电保护动作电流：≤30mA；漏电保护动作时间：≤0、1s

5、控制屏尺寸：1410mm ×725mm ×1535mm

6、半实物模型桌子尺寸：1268mm ×723mm ×798mm

7、M7120磨床模型尺寸：800mm ×400mm ×200mm

8、工作台移动行程：400mm

9、砂轮架升降行程：100mm

10、磨头座伸缩行程：100mm

平面磨床电气实训台,电动天窗系统示教实训台

一、产品简介
该设备采用 汽车电动天窗系统实物为基础，充分展示汽车电动天窗系统的组成结构和工作过程。
适用于学校对汽车电动天窗系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车电动天窗系统，充分展示汽车电动天窗系统的组成结构。
2.操纵电动天窗开关，真实演示汽车电动天窗系统的工作过程。
3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析汽车电动天窗系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测汽车电动天窗系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
6.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
