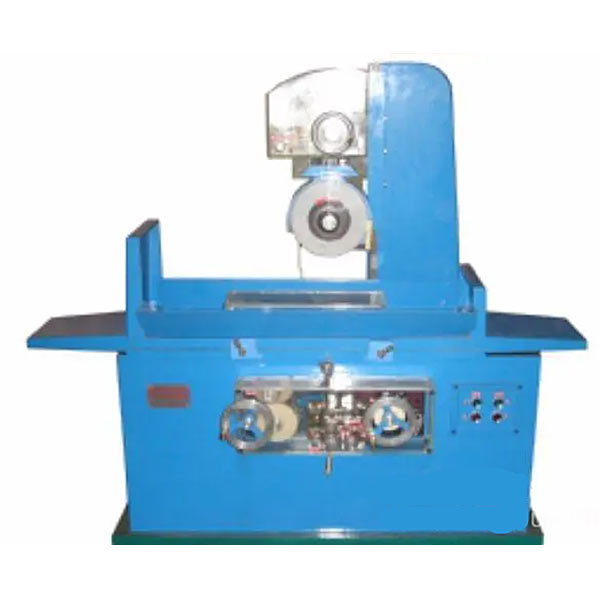

透明平面磨床实训装置_电力电子实验台

透明平面磨床实训装置,电力电子实验台

一、产品功能
1、选用透明有机玻璃，零件采用铝件，能全透明地看到产品内部结构与动作。铸件表面无沙眼，加工件表面精度Ra1.6
2、所有解剖元件均能进行正常的机械运转。
3、充分展示各个细微结构和机构装配装置。
4、自动运转、演绎产品运作过程，使学生很直观的了解整体过程。
二、技术参数
1.工作台工作面尺寸（长×宽）：不小于582mm×200mm
2.磨削工件最大尺寸（长×宽×高）：不小于380mm×175mm×200mm
3.工作台纵向移动速度（无级）：2~10米/分
4.磨头垂直移动行程：不小于200mm
5.磨头纵横移动行程：不小于175mm
6.油泵流量：10升/分
7.油泵电机功率： 0.37千瓦
8.主电机功率：不小于0.25千瓦
9.外形参考尺寸（长×宽×高）：不小于1600mm×800mm×1360mm
三、职业技能综合集成训练虚拟仿真系统：
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
B、截切立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维投影图标定，在14处空白栏中选择相应的标注符号）

透明平面磨床实训装置,电力电子实验台

一、概述

“电力电子技术实验、实训装置”是针对大中专院校开设的《电力电子技术》、《半导体变流技术》《交直流调速》等课程实验实训大纲的要求，而研制的技能实训装置。同时可作为初级、中级维修电工、高级电工、技师及高级技师的技能实训装置。

二、技术特点

1、安全性可靠：本装置通过隔离变压器供电，而且具有接地保护、漏电保护功能，安全性符合相关的国家标准，确保人身安全；根据不同实验项目的特点，配备了两种不同的实验连接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。

2、扩展性强：能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用挂件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。

3、直观性强：实验挂件采用分隔结构形式，正面为实验原理图和测试点，增强了学生对实验内容的感性认识与理性认识；面板布置合理，接插线方便，学生可独立操作实验，有利于提高学生实际动手能力。

4、先进性强：实验涉及了常用的四大类变流技术实验，且多为广泛应用的实用电路，但为教学方便，又不失其简洁性；本装置又从新器件高度来考虑，加入了新器件的特性实验、新器件的驱动以及典型的新器件应用的现代电力电子技术实验，让学生对新器件有足够的认识和了解，紧跟时代步伐。

三、技术性能

1. 输入电压：三相四线～380V±10%50Hz

2. 工作环境：环境温度为-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3. 装置容量：＜1.5kVA

4. 装置尺寸：1600mm×700mm×1570mm（5%左右）

四、实训装置基本装备

实训装置由控制屏、实训桌以及各个实训组件构成

（一）控制屏：采用框架式结构，结构紧凑、牢固、美观大方，控制屏上层可挂实训组件。

（二）实训组件：
