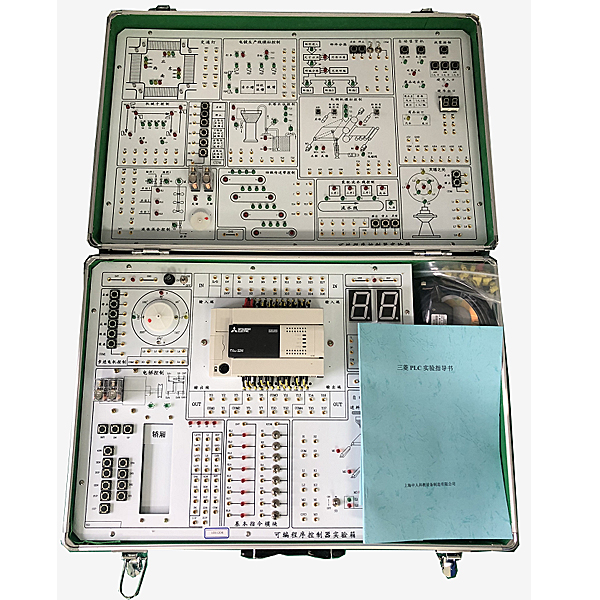

可编程控制实训装置

（1）可编程控制器实验箱是我公司根据当前教学需要最新开发出的实验箱。该实验箱将实验模块集中在一块板上，实验模块比以往的实验台设计更加紧凑、合理，实验项目也更加丰富。

（2）该实验系统的实验项目由基本的指令实验，基本常用电路实验、模块综合实验三部分组成。在实验项目设计开发中充分征求和考虑到用户的意见和要求，使实验由简到难，从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。

（3）在实验箱的设计中留出了所有的输入、输出、公共端子，用户可方便扩展自己的模块，以及以后实验系统的升级。

二、技术性能

1、输入电源：AC: 220V 50HZ

2、工作环境温度：-10-55℃ 相对湿度<85%(25℃)

3、主机：标配 三菱FX3U-32MR主机，带编程电缆，还可选择西门子1200等其他各类品牌、型号。

 4、单片机、plc可编程设计与控制虚拟仿真软件：

本软件基于unity3d开发，内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮，在连线及代码正确后，可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动，在连接线路状态下，三维机床模型可进行放大/缩小、平移。

1.继电器控制：阅读实验指导书，并进入实验，通过识读电路图，选择组件列表中的继电器、热继电器、开关等元器件以拖拽的形式布局至电器柜中，限位器置于三维机床模型上，可选择盖盖子，部分元器件名称可重命名，然后点击连接线路按钮，将端子对端子进行连线，将机床电路连接成功后，选择接通电源，进行操作，若组件或线路连接错误将弹出提示错误框，可随时进行场景重置。

可编程控制实训装置,机械基础实验台

概述：
创意组合机械系统装配训练综合实验台以全新的机械基础创新、教学、实验、培训新理念，运用模块化、人机工程学设计理论，高精度制造技术制造而成。配有多媒体模拟实验教学软件，是学习者巩固机械基础理论和培训掌握机械安装、调试、测量的实际操作技能的必备实验设备（大学本科、专科适用）。
一、实验目的和意义
1)通过实验将枯燥的机械概念通过实体的运行得到直观体现。使学习者获得学习的兴趣和理论概念的巩固。
2)通过实验使学习者建立起清晰的机械装配、安装调整及同轴度、平行度等形位公差的概念。
3)通过实验获得对分析、评判处理机械加工误差、装配误差等系统综合误差对机械传动性能影响的实际能力。
4)通过实验使学习者学会和掌握机械工卡量具的使用和获得长度测量、角度测量等尺寸与形位公差测量的相关知识。
5)该设备可供6-8个学生双面操作，零件存放有序，便于实验和管理。
二、实验内容
实验（教程）一、机械传动系统的组成
实验1：机械系统辩识；
实验2：执行安全开关的锁定（关闭）/解锁（开启）操作；
实验３：用水平仪测定表面的方位；
实验４：装配和对准电机
实验（教程）二、链联接的安装与测量
实验1：测量键和键槽的实际尺寸；
实验2：根据所给键槽制作平键；
实验3：用键装配轴和轮毂；
