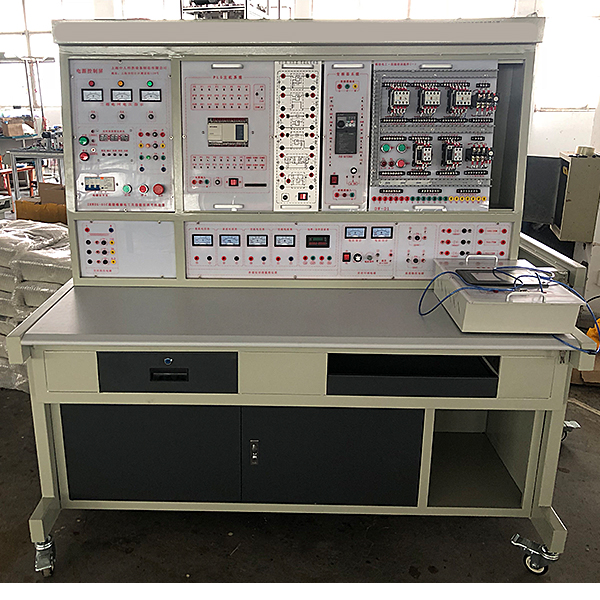

PLC、变频器、触摸屏综合实验装置

本装置集变频控制、触摸屏、plc编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物与于一体，综合性强、功能齐全。PLC部分可直观地进行基本指令训练，多个应用广泛的PLC实际应用模拟和实物控制训练，同时也为了高层次的设计开发实验实训提供良好的条件：为了结合教学要求，设计过程参考国内多种教材，从中精选最具典型性的实训项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制项目训练。变频器选用应用广泛的西门子V20变频器，可完成变频调速技术课程的相关教学实训。

二、特点

1．装置采用组件多结构  更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。

2．PLC实训对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。

3．采用西门子系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。

4．组态棒图教学 采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
5.基于现场总线的组态监控实训教学：通过现场总线网络，将实训装置（从站）PLC和主站PLC进行1：N通信。从站的PLC运行控制对象的程序，利用工控网络集中监控的功能，主站PLC可以对任意台从站PLC进行实时监控，符合工业现场控制的要求。学生独立通过PLC完成对各种实训对象的控制，并进行组态实时监控（1：1通信）。

PLC、变频器、触摸屏综合实验装置,轴系组合实验台

一、主要特点：
1、 本实验箱具有轴系结构设计和轴系结构分析两大实验功能，培养学生的机构设计能力具有良好的使用效果；
2、 零件轴的结构形式多样，使学生的灵活性和多样样有更深入的了解
3、 轴及轴上零件定位准确、固定可靠、轴上零件便于拆装和调整。
4、 基本零件中共有68种125件，另配有标准件7类166件，
5、 能方便地组合出数三十一种轴系结构方案，具有内容系统，方案多样的优点。
6、 配有实验指导书和装拆工具供学生按照设计思路进行装配和模拟设计。
7、 实验箱可供5-7人使用。
8、教师教学设计系统：基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。可选圆柱齿轮轴系部件4种、锥齿轮轴系部件4种、蜗杆轴系部件6种进行安装、拆卸、装配、零部件测量（分为轴测量与底座测量）、考核等。零件拆装的步骤过程中有智能提醒，由学生手动选择对应的零件并移动至轴系结构上，选择顺序正确零件才能安装上去，软件内的模型均采用3D模型，由3Dmax制作而成，并经过渲染和润色，使模型看起来与真实部件一般无二，设有非标零件库（8种零件）、标准零件库（12种零件）、测量工具库（钢直尺、游标卡尺）供拆装选择。软件内配有实验的目的、步骤、要求等集成的电子实验考核题及指导书。使用考核功能时，出题供学生回答，当学生答完题目时给出考核分数，共12题，每道题目设为8分（其中一题为多选题，占12分），只有选择了答案才能进行下一题。软件需能进行全方位旋转、放大、缩小观看其细节。软件须为整体同一平台，不得以单独的资源展现。
