PLC控制实验装置

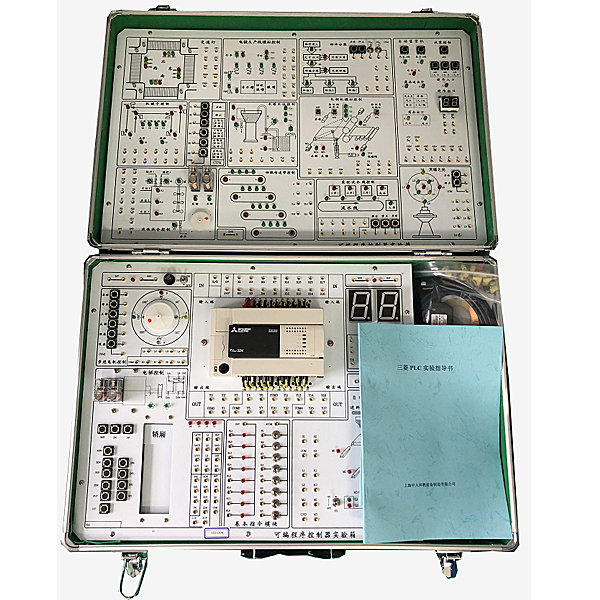

（1）可编程控制器实验箱是我公司根据当前教学需要最新开发出的实验箱。该实验箱将实验模块集中在一块板上，实验模块比以往的实验台设计更加紧凑、合理，实验项目也更加丰富。

（2）该实验系统的实验项目由基本的指令实验，基本常用电路实验、模块综合实验三部分组成。在实验项目设计开发中充分征求和考虑到用户的意见和要求，使实验由简到难，从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。

（3）在实验箱的设计中留出了所有的输入、输出、公共端子，用户可方便扩展自己的模块，以及以后实验系统的升级。

二、技术性能

1、输入电源：AC: 220V 50HZ

2、工作环境温度：-10-55℃ 相对湿度<85%(25℃)

3、主机：标配 三菱FX3U-32MR主机，带编程电缆，还可选择西门子1200等其他各类品牌、型号。

 4、单片机、plc可编程设计与控制虚拟仿真软件：

本软件基于unity3d开发，内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮，在连线及代码正确后，可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动，在连接线路状态下，三维机床模型可进行放大/缩小、平移。

1.继电器控制：阅读实验指导书，并进入实验，通过识读电路图，选择组件列表中的继电器、热继电器、开关等元器件以拖拽的形式布局至电器柜中，限位器置于三维机床模型上，可选择盖盖子，部分元器件名称可重命名，然后点击连接线路按钮，将端子对端子进行连线，将机床电路连接成功后，选择接通电源，进行操作，若组件或线路连接错误将弹出提示错误框，可随时进行场景重置。

2.PLC控制：实验同继电器控制，增加PLC控制功能，在连线完成后，通过PLC编码按钮，进入程序编写界面，编写正向与反向2条程序，共有12个梯形图符号，编写完成后，选择提交进行程序验证。验证成功后，接通电源进行操作，组件、线路连接、代码错误将弹出提示错误框，可随时进行场景重置。

PLC控制实验装置,螺栓联接静动态综合实验台

一、功能及特点：
螺栓组联接实验装置能进行螺栓静动态受力、变形、刚度、轴向载荷、预紧拉力等实验.
专用测试分析软件能对螺栓静动态进行相关的检测，并能对比实测和仿真曲线，曲线可打印。
所有被测试元件采用全桥测试电路，各应变测试结构稳定、重复性好、精度高。
采用单相交流电机（220V电源），方便启动电机进行静动态螺栓实验。
专用测试分析软件具有多媒体教学功能，学生可通过软件中的实验说明自主进行实验，并通过软件进行试验报告的编辑。
二、实验目的
1、了解螺栓联接在拧紧过程中各部分的受力情况。
2、计算螺栓相对刚度，并绘制螺栓联接的受力变形图。
3、验证受轴向工作载荷时，预紧螺栓联接的变形规律，及对螺栓总拉力的影响。
4、通过螺栓的动载实验，改变螺栓联接的相对刚度，观察螺栓变应力幅值的变化，以验证提高螺栓联接强度的各项措施。
三、实验项目
1、基本螺栓联接静动态实验。
2、增加螺栓刚度的静动态实验。
3、增加被连接件刚度的静动态实验。
4、改用弹性垫片的静动态实验。
四、基本配置：
1、螺栓联接综合实验台：1台；
2、静动态测量仪：1台；
3、专用扭力扳手0-200Nm：1把；
4、量程为0-1mm的千分表：2个；
5、使用说明书：1份；
6、实验指导书：1份；
