实验内容
齿轮减速器传动效率测试

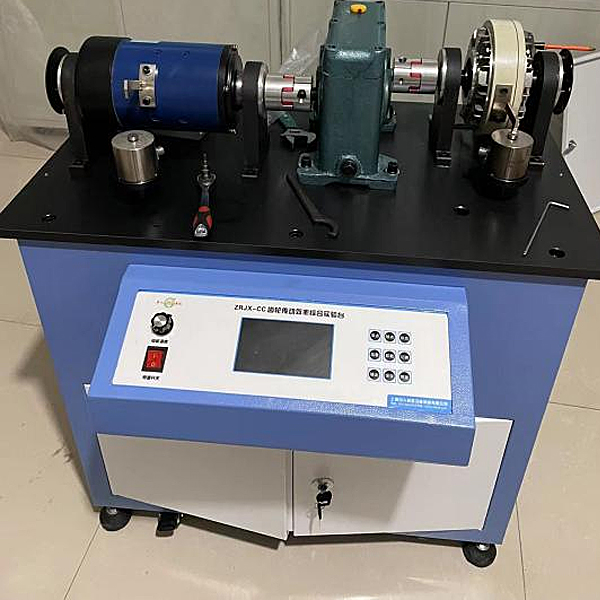

设备结构
实验桌采用铁质双层亚光密纹喷塑结构，平板台面，铝质面板。设有带锁柜子，可放置配件及资料等。实验桌还设有四个带刹车万向轮，便于移动和固定。
技术参数
1.输入电源：单相三线 AC220V±10% 50Hz
2.直流调速电机1台：额定功率600W，调速范围 0～1200r/min
3.磁粉制动器1台：额定转矩50N·m
4.角位移传感器脉冲数：1000P，1个可精确的测量电机的转速
5.称重传感器2个：额定载荷5kg，灵敏度1.0mV/V；额定载荷50kg，灵敏度1.0mV/V
6.计算机测试分析软件：具有数据采集、测试分析、曲线拟合、保存并打印实验结果等功能。可测量转矩、转速、效率等参数的实时数据，并拟合绘制出效率曲线等，各曲线坐标可任意设置。
7.外形尺寸：约700*600*1200mm
齿轮传动性能实验台,单片机开发应用技术综合实验装置
一、概述
本装置由控制屏、实验挂箱、实验桌组成，通过本实验台可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器等实验，配备有仿真器。
设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源，对人身安全起到一定的保护。
装置采用组件式结构，更换实验模块便捷。如需扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。
二、主要技术参数
1、输入电源：AC220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3、装置容量：200VA
4、重量：100Kg
5、外形尺寸（cm）：160×75×150
6、挂箱尺寸（mm）：410×240×60
三、装置构成
（一）实验屏：实验时放置实验挂箱，并提供实验电源，铁质双面亚光密纹喷塑结构。
1、电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
2、电源输出：有保险丝和漏电保护开关二级保护功能。输出单相交流220V工作电压有高精度电压表电流表指示。
A组:直流电压+5V/3A，-+5V/3A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
B组: 直流电压+12V/-12V输出，电流2A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
3、功率输出函数发生器：
A、采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
B、正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
C、频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
D、输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
E、方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
