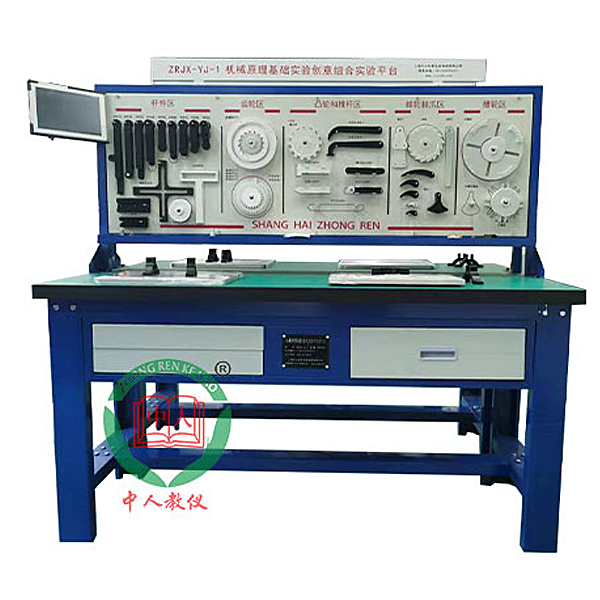

机械原理综合实验台_单片机技术开发系统实验台

机械原理综合实验台,单片机技术开发系统实验台

一、技术要求
1、实验项目：（共计73项实验）
1）平面连杆机构14种
2）凸轮机构7种
3）定轴齿轮机构2种
4）2K-H周转轮系1种
5）摆线针轮机构1种
6）棘轮机构4种
7）槽轮机构2种
8）不完全齿轮间歇运动机构1种
9）渐开线齿轮机构系列实验
①渐开线形成演示实验（4项）
②范成法渐开线生成实验(范成法渐开线齿廓形成实验）（6项）
③渐开线直齿圆柱齿轮几何参数测定实验：
a）标准直齿圆柱齿轮几何参数测定实验（8项）
b）正变位直齿圆柱齿轮几何参数测定实验（8项）
c）负变位直齿圆柱齿轮几何参数测定实验（8项）
d）渐开线直齿圆柱齿轮传动啮合参数测定实验（4项）
10）确定孔与轴的配合类型及基准制，选择加工精度等级
11）测绘零部件图及装配图
12）拟定零件加工工艺路线及装配工艺过程

机械原理综合实验台,单片机技术开发系统实验台

一、系统简介

本系统是《MCS-51单片机原理与接口》《单片机控制技术》《自动化控制》《EDA》等课程教学的最佳配套实验设备。以小系统、多功能、易扩展为设计思想，主板以《51系列单片机实验指导书》基础实验为主，增加地址总线、数据总线、控制总线引出和扩展单元（区），这样学校可以从需要出发，选配各种扩展模块，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。

二、系统组成：

1.硬件：

（1）开发系统组成：单片机仿真接口（仿真器外接），用户CPU（AT89S52），系统控制芯片（1032），64K程序存储器（w27c512），64K数据存储器（61256x2），开放式4*6键盘电路，开放式6位动态数码管显示电路.

（2）输入/ 输出：128*64 LCD图文电路（或字符式1602 LCD），单脉冲发生器，8MH时钟分频，8位开关逻辑电平输入/ 输出电路，排针∕锁紧孔转接口、16*16 LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极跟随器，ISP在线下载接口，打印口，用户串行接口。

（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；

（4）控制对象：喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等；

（5）扩展单元接口：提供总线接口，可自行扩展设计或选配我公司各种扩展模块。

2.软件：系统配置2000/xp等操作平台的单片机仿真调试软件，支持汇编、C51语言编译、调试；单片机在线下载软件等。

3.电源：系统内置高性能直流稳压电源。

4.机箱：系统配置轻便铝合金箱子作为实验仪机箱。

三、系统主要特点:

（1）仿真器外接：仿真器和实验系统分开，实验系统只留仿真器接口，仿真器可单独使用。实验仪配置的51/96通用单片机仿真器，64K数据空间、64K 程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行，软件提供单步、断点、暂停、全速运行等调试功能。。
