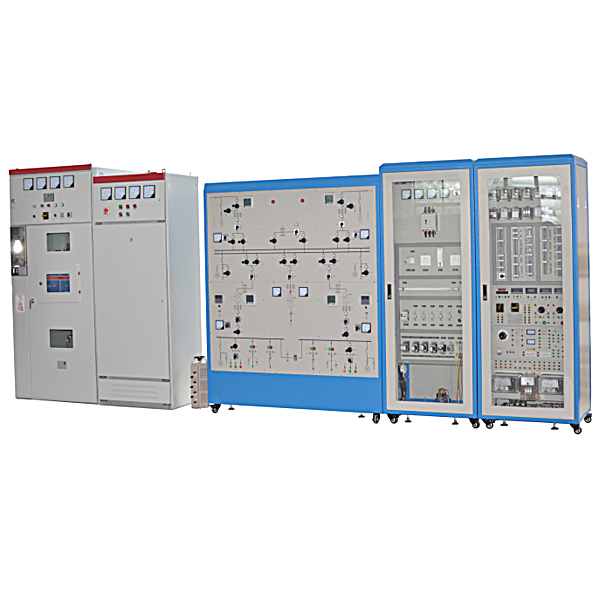

变电所电工技能实训台

--我国大中型企业逐年增多，电力工业迅速发展，电工需求量不断增加，变配电室值班电工紧缺；“变配电室值班电工技能培训考核系统”就是为配合变配电室值班电工考级，依据劳动和社会保障部《变配电室值班电工职业标准》，参考劳动和社会保障部、电力行业职业技能鉴定指导中心、机械工业职业技能鉴定指导中心、能源部电力司编写的相关职业技能鉴定指导书、培训大纲、培训教材、题库而研制的。本系统以35KV变电站为一次系统模型，采用部分典型、常用一次真实元件与系统模拟控制屏相结合的形式，实训项目涉及变配电室的高低压电器与成套设备、监盘与抄表、电力继电器及继电保护、倒闸操作、典型低压电气线路等内容，可以作为职业学校、技工学校的供配电专业及相关专业学生实训设备和变配电室值班电工培训考核鉴定平台。

二、特 点

1.一次系统采用典型、现场常用的真实元件，全力创造专业岗位的真实环境；

2.一次系统接线典型、丰富，可以模拟实现各种要求下的倒闸操作；

3.实训项目齐全，能较好地满足培训考核鉴定要求。

三、技术性能

1.输入电源: 三相五线～380V±10%  50HZ

2.容量:＜5kVA

3.工作环境:温度-10℃～+40℃  相对湿度＜85%(25℃)  海拨＜4000m

四、实训项目

高、低压开关与成套设备的认知与操作

1.10kV高压隔离开关的认知与操作

2.10kV高压真空断路器的认知与操作

3.10kV高压开关柜的认知与操作

4.HD13型低压刀开关的认知与操作

5.DW15型低压万能断路器的认知与操作

6.低压塑壳断路器的认知与操作

7.0.4kV低压开关柜的认知与操作

高、低压电流、电压互感器的认知与接线

8.高、低压电流互感器的认知与接线

9.高、低压电压互感器的认知与接线

电力继电器结构认识与特性测试

10.电流继电器的特性

变电所电工技能实训台,软启动控制线路实验装置

一、概 述

1. 电机软启动器(软起动器)是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置。该产品能有效地限制交流异步电动机起动时的起动电流，可广泛应用于风机、水泵、输送类及压缩机等负载，是传统的星/三角转换、自耦降压、磁控降压等降压设备的理想换代产品。

2. “电机软启动控制实训柜”是为满足社会各行业对电机起动设备的安装、调试、维修方面的电工、电气技术人员的需求，结合各职业院校电气类相关专业开设的《电工技术》、《工厂电气控制》、《电机拖动及控制》等课程的技能训练而研制的，是各职教中心、培训机构、职业鉴定站（所）等相关单位的培训和考核设备，也是各职业院校电气类相关专业的实训设备。

二、特 点

1. 采用标准配电柜为主体柜，控制柜空间利用合理、占地面积小，外形美观。

2. 控制柜的器件选型、安装、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘配合”、“电工成套装置中的导线颜色”、“电机线端标志与旋转方向”等国家相关标准的规定进行设计。

3. 所用器件均采用国内外知名品牌，产品质量有保证。

4. 采用德力西软启动器，以及2.2KW电动机为控制对象，模拟电动机起动，贴近工业现场。

5. 提供各种保护功能，实训安全可靠。

三、技术性能

1. 输入电压：三相四线（或三相五线）～380V±10%  50Hz

2. 工作环境：温度-5℃～+40℃  相对湿度＜85%（25℃） 海拔＜2000m

3. 装置容量：＜7.5kVA
