四层仿真电梯控制实训装置

系统功能

plc控制电梯实训模型将、应用、位置控制、复杂的开关量控制、时序逻辑控制有机结合成一体的教学装置。适合于楼宇自动化、等专业的相关实验课程。能满足各高等院校所开设的《楼宇电梯系统运行管理与维护》、《现代电梯控制技术》等多个专业课程的主要实验项目，适合学生进行PLC实验、毕业设计和课程设计。

产品说明及系统功能

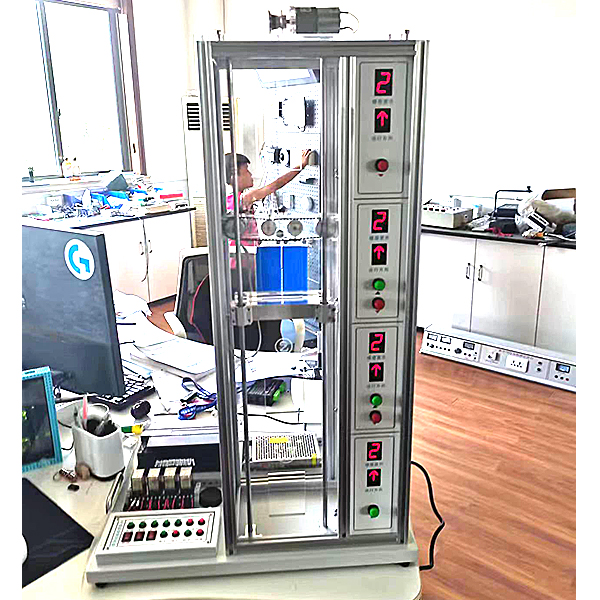

1. 四层电梯实训系统是按照实际电梯结构设计而成，具备实际电梯的几乎 所有的功能；具有实际电梯仿真结构，井道附近安装各楼层的外部呼叫按钮和轿箱状态显示装置。每部电梯都有独立的电气控制系统和轿厢门安全控制系统。

2．模型主体采用高级铝合金和高档有机玻璃材料制作，结实美观，透明性好，便于观察内部结构及实验动作。排线由多根组成，随轿厢上下自由运动，简洁安全，有条不紊。

3．电梯的模型的楼层数为4层。提供电梯控制的各种功能的检测信号、执行机构和显示器件。检测信号分为外呼信号、平层信号、位置检测信号、轿厢门开启及闭合位置信号等。电梯轿厢可上下运行，轿厢门具有开关和限位等保护功能。每个楼层显示当前轿厢所处的楼层位置、运行方向、外呼按钮信号具有记忆功能，与实际电梯相同。

4．轿厢的升降和厢门的开和关可以独立控制；电梯到某一楼层后，厢门自动实现开门或关门。

5．具备关门防止夹人功能和超重报警功能，防夹开关触动后，门迅速开启，与实际相同。

6．电梯的升降、开关门速度可调，运动平稳。

7．具有升降和开关门硬件保护功能，提高了系统的安全性。

8．配有专用的内部信号控制器，接线简捷，控制方便。

9．该电梯模型的电气部分由两个直流电动机、位置显示装置、限位开关、等组成。

10．电梯模型由曳引系统、导向系统、门系统、轿厢系统、配重系统、

电力拖动系统、电气控制系统、安全保护系统等组成：

a)曳引系统由曳引系统直流电机、曳引钢丝绳、导向轮等组成，是电梯的动力源。

b)导向系统由导轨、导轮和导轨架等组成，使轿厢和配重只能沿着导轨

作稳定升降运动。

c)门系统由轿厢门、开门机、联动机构等组成。轿厢门设在轿厢入口、

由门扇和门导轨架等组成。

d)轿厢的厢体由厢底、厢壁、厢顶等组成轿厢内部的功能安钮装在电梯底座的上部。

四层仿真电梯控制实训装置,通用电工、电子、电拖综合实验台

一、产品的特点：

实验台具有较完善的安全保护措施，较齐全的功能。实验桌中央配有通用电路板，电路板注塑而成，表面布有多孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。

二、适用范围：

适用于高等、中等、职校及技校电工学、电工原理、电子技术等课程实验。可完成交直流、振荡、磁路电路，运算放大器、整流电路，交直流放大电路，数字逻辑电路等电路实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。它的配备是学校上水平、上等级的重要标志。

三、实验台及操作桌结构：
