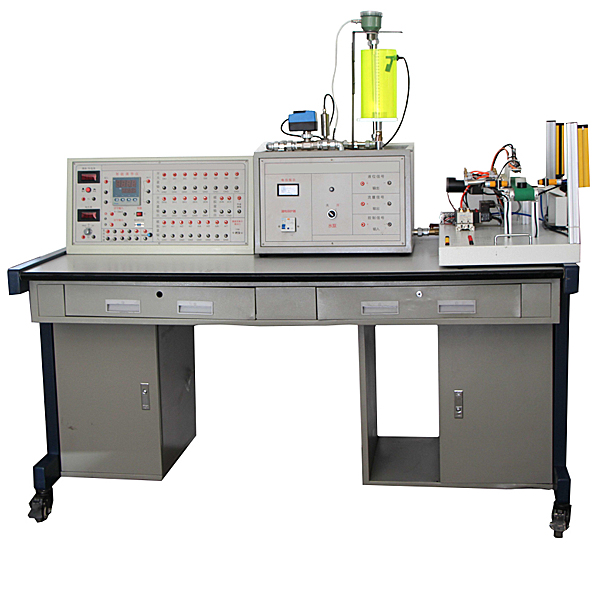

创新型检测及控制实验实训台

1）控制屏

提供高稳定的±15V、＋5V、±2V~±10V可调、＋2V~＋24V可调八种直流稳压电源；主控台面板上还装有电压、频率、转速显示。 音频信号源（音频振荡器）1KHz~10KHz（可调）；低频信号源1Hz~30Hz(可调)；1.交流电源AC220V，带漏电保护器；直流稳压电源：+24V/1A、±12V/1A、±5V；数字直流电压表：量程0～20V，分200mV、2V、20V三档，精度0.5级频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm

3）变送器挂箱

1.电荷放大器；量程：102pc、103pc两档可调，最大输出电压：10V/5mA；

2.输出增益：10mV/uint、100mV/uint两档可调，与压电加速度传感器配套使用；

3.轴向位移变送器：量程：-4～6mm，电流输出：4～20mA，准确度：±0.5%（25℃）；频率响应：2～5kHz，系统温漂：±0.1%/℃，电源：24VDC；

4.压力仪表：采用24位A/D转换器，双5位高亮度红色LED显示，测量精度：±0.2%F.S±1个字；带RS232通信，与S型拉压力传感器配套使用

4） 数据采集卡挂箱

1.  高速USB数据采集卡，采集卡支持最大采样频率为400kHz，12位A/D转换

2.8路模拟量输入，2通道模拟量输出，信号输出范围：－5V～＋5V电压信号

信号输出接口：标准BNC接口16通道开关量输入，16通道开关量输入；输出方式：集电极开路输出；最大输出电流：0.5A 5路开关量输出；

3.  配套软件，可实现物 料分拣的自动控制、多功能转子的测量、液位流量测量、位移测量、温度测量控制

4.  上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。上位机驱动程序有Labview该设备可承担学生毕业设计指导教师可以依据实验条件，鼓励学生进行创新设计；同时开放实验室，使实验室面向全校学生，使其成为学生毕业设计的一个基地；并为学生做相关课题提供实验条件。

创新型检测及控制实验实训台,摩托车发动机解剖运行实训台

一．产品简介
本实训系统以摩托车发动机实物机械总成为基础，解剖关键部位，剖面涂不同颜色，突出结构层次，可对手动输油泵进行原理与结构展示。
适用于各类型院校及培训机构对摩托车发动机结构理论和维修实训的实训教学需要。
二．主要用途
1．适用于各类型院校及培训机构对摩托车发动机原理与结构展示教学需要。
2．适用于摩托车职业技能鉴定考核的需要。
3．适用于摩托车发动机的结构与原理认知、拆卸和装配提供标准参照物等教学需要。
三．结构组成
摩托车发动机机械总成（包含总成、内外附件等）、减速式电动机、移动式的安装底座等、台架操作说明书等附件。
四．功能特点
1．电机驱动发动机，动态模拟发动机工况。
2．进行摩托车发动机的原理与结构展示。
3．解剖关键部位，剖面涂不同颜色，突出结构层次。
3．配套安装底座。
5．安装底座采用钢性结构焊接，台架表面采用烤漆工艺。
4．配套使用说明书及实训指导书。
五．外形与颜色
设备外形：400×300×250mm (长×宽×高)
安装底座颜色：7032（用户可选择各种颜色）
六．制造工艺
1.设备底座架
1.1钢性结构焊接
1.2冷板成形（厚1.5mm）
1.3表面采用亚光灰喷塑工艺，厚度0.3mm.
2. 胶垫
