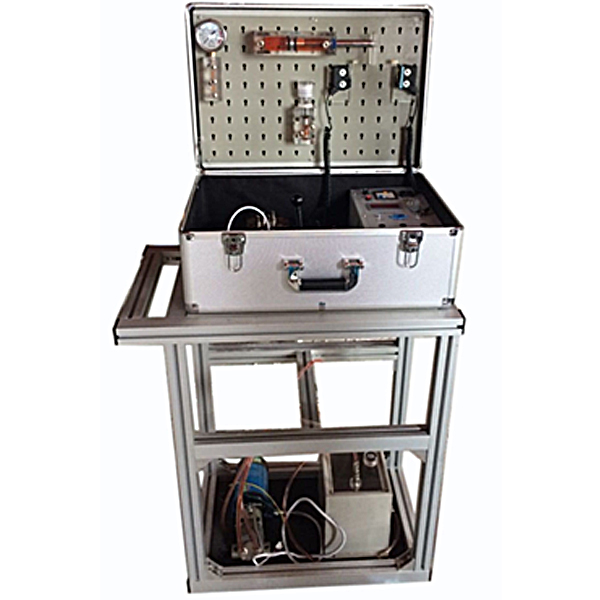

产品概述
便携式透明液压传动实验箱可进行液压传动演示、液压传动基本回路(压力、流量 、方向控制回路)。适合职业院校相关专业液压传动、液压与气压传动等课程的实训教学。
系统特点
1、液压元件以透明有机玻璃外壳为主,工作介质为白色液压油,系统工作时可清晰观察到液压元件阀芯的工作过程,直观性强。
2、液压元件管路以透明软管连接,结构紧凑、连接可靠、不漏油。
3、箱子集元件元件、液压泵站、调速电机及电气控制部分为一体箱,教师可方便的将设备带入课堂进行现场演示教学和实物讲解
技术性能
1、输入电源:单相三线220V,50Hz
2、装置容量:<0.3KVA
3、定量齿轮泵:额定压力1.6MPa,额定流量:4L/min
4、直流调速电机:额定电压:AC220V,额定功率:180W,额定转速:1400r/min
5、外开尺寸:550mm*370mm*230mm
实训项目
1、用O型换向阀的换向回路。
2、进油节流调速回路。
3、回油节流调速回路。
4、行程开关换向回路。
5、用减压阀的减压回路。
6、压力调定回路。
7、手动换向阀的换向回路
8、定量泵调速回路

便携式透明液压传动实验装置,螺栓动静态实验装置
一、功能及特点:
螺栓组联接实验装置能进行螺栓静动态受力、变形、刚度、轴向载荷、预紧拉力等实验.
专用测试分析软件能对螺栓静动态进行相关的检测,并能对比实测和仿真曲线,曲线可打印。
所有被测试元件采用全桥测试电路,各应变测试结构稳定、重复性好、精度高。
采用单相交流电机(220V电源),方便启动电机进行静动态螺栓实验。
专用测试分析软件具有多媒体教学功能,学生可通过软件中的实验说明自主进行实验,并通过软件进行试验报告的编辑。
二、实验目的
1、了解螺栓联接在拧紧过程中各部分的受力情况。
2、计算螺栓相对刚度,并绘制螺栓联接的受力变形图。
3、验证受轴向工作载荷时,预紧螺栓联接的变形规律,及对螺栓总拉力的影响。
4、通过螺栓的动载实验,改变螺栓联接的相对刚度,观察螺栓变应力幅值的变化,以验证提高螺栓联接强度的各项措施。
三、实验项目
1、基本螺栓联接静动态实验。
2、增加螺栓刚度的静动态实验。
3、增加被连接件刚度的静动态实验。
4、改用弹性垫片的静动态实验。
四、基本配置:
1、螺栓联接综合实验台:1台;
2、静动态测量仪:1台;
3、专用扭力扳手0-200Nm:1把;
4、量程为0-1mm的千分表:2个;
5、使用说明书:1份;
6、实验指导书:1份;
