一、概述

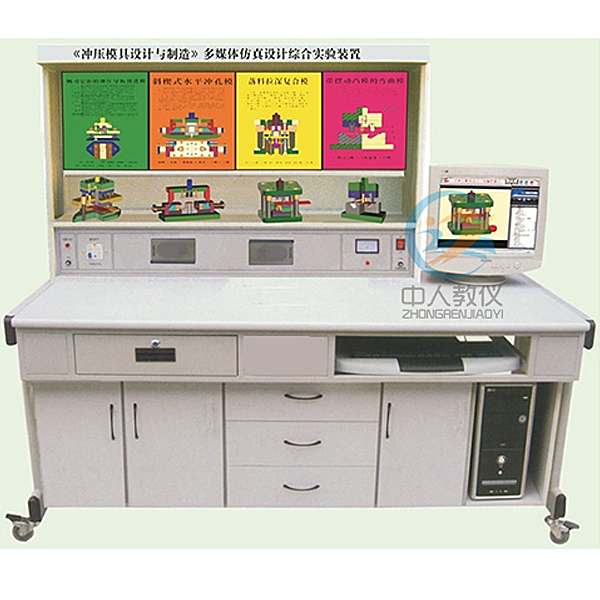

本公司研制开发，集设计、测试、创新于一体的多媒体综合实验设备，适用于《冲压模具设计与制造》、《冲模设计应用实例》等课程。《冲压模具设计与制造》是模具设计与制造专业的一门主干专业技术课。本课程是以教育部高教司《关于加强高职高专人才培养工作的若干意见》等文件对高职高专人才培养的要求为指导思想。以培养学生从事冲压模具设计与制造工作能力为核心，将冲压成形加工原理、冲压设备、冲压工艺、冲模设计与冲模制造有机融合，采用多种素材和媒体手段，系统地分析了各类冲压工序的成形规律、成形工艺设计与模具设计。重点讲述典型冲模（冲裁模、弯曲模、拉深模）的设计与制造，适度介绍了多工位级进模设计与制造。实验装置采用冲压模具设计多媒体软件用电脑动画语音演示模具结构功能和原理，同时配合实物模具模型；科源多媒体软件包含32件冲压模具动画内容；实验装置采用32件模型和32块说明模块板供学生使用；模型和模块板可随课程内容需要进行更换操作。
二、产品特点
1、冲压模具示教台采用P4电脑主机一台、17寸显示器一台、鼠标、键盘各一个。
2、利用冲压模具设计多媒体软件界面，用动画生动演示模具结构功能和原理、并且采用语音讲解各种模具学,生实现理论与实际的紧密结合。
3、利用模块板文字图表说明文件，指导学生独立分析模具结构和运动方式，培养看图识图分析能力。
4、利用实物模具模型让学生深入了解模具组成和结构原理，增加学生设计与分析课程内容，培养学生的创新意识。
5、实验装置采用32件冲压模具模型和32块文字图表板，分别介绍各种塑料模具的功能和结构及用途与作用。
6、本装置采用组件式结构，更换文字图表板和模具模型便捷，如需扩展功能或开发新实验，只需添加文字图表板和模型即可，永不淘汰。
三、主要技术参数
1、工作电源:单相220V交流电源。
2、结构:实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境:温度-100-+400C。
4、整机功耗:＜0.5KW
5、实验台外形尺寸:1600×750×1750mm
《冲压模具设计与制造》多媒体设计实验装置,泵-缸驱动闭式液压实验装置
一 、实验台简介：
泵-缸驱动闭式液压系统采用闭式泵对油缸进行控制，它包含主回路和补油回路，主回路和补油回路之间通过管路连接，具有低能耗、小噪声、减小废油处理对环境的污染。用无节流损失的泵控技术，通过改变泵转速或排量，使泵输出流量和压力与负载要求完全匹配。
二、特点：
1、泵-缸驱动闭式液压系统包含主回路和补油回路，主回路和补油回路之间通过管路连接。
2、主回路包含为变量闭式柱塞泵，控制阀，双作用对称双出杆液压缸，压力传感器，位移传感器，力传感器，流量传感器等，变量闭式柱塞泵与液压缸通过硬式管路连接形成循环回路，油缸与安全阀之间设置控制阀
3、补油回路包含有油箱，补油泵，过滤器，蓄能器，安全阀，压力传感器，流量传感器等。
4、实验台为上下两层整体式，油箱下置，操作平台上置，由铸铁T型平板构成。
三、技术参数：
1）输入电源电压：三线五线AC380V±10% 50Hz；
2）模块和元件直流电压：DC24V，4.5A，带自动短路保护功能；
3）控制电压：安全控制电压——DC24V；
4）使用环境：温度-10℃~+40℃相对湿度＜85%（25℃）海拔＜4000m（防尘防潮）；
5）产品尺寸：长×宽×高=待定
6）总功率：<=5kW；
7）额定压力：<=7MPa；
8）净重：约为295kg；
9）液压泵组部件：（双泵组）
系统额定工作压力：7MPa
（1）电机—泵装置（2台）
A、变量闭式柱塞泵：公称排量10ml/r，额定压力：10MPa
变量闭式柱塞泵驱动电机：三相交流电,变频，带转速传感器，功率2.2kW，转速1450r/min；
B、变量叶片泵：低压变量叶片泵，公称排量6.67ml/r，压力调节范围 4～7MPa；
变量叶片泵电机：三相交流电，功率1.5kW，转速 1450r/min；
（2）油箱：公称容积100L；附有液位、油温指示计，吸油、回油滤油器，安全阀等；
（3）高品质液压油：中石油32#抗磨液压油
（4）风冷却器：压力0-1.6MPa；流量：40L/min；
