维修电工技能考核实训装置

设备由钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。设备配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。

二、设备技术指标

1.外型：整体尺寸1200mm×850mm×1000mm（±10mm）；

2.设备的材料：钣金、木柜结构；

3.电源：

1)输入：三相AC 380V ±10% 50HZ 三相五线 ；

2)固定交流输出：三相五线  380V 接插式1组、220V接插式1组、220V插座式1组，380V插座式1组

4.保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA，带电源指示。

三、设备结构功能

设备由实训屏（内置电源）、实训桌（含键盘）、储物柜三大部分组成。钢制表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；电源箱的布局依次为电源保护装置、电源指示装置、电源输出；

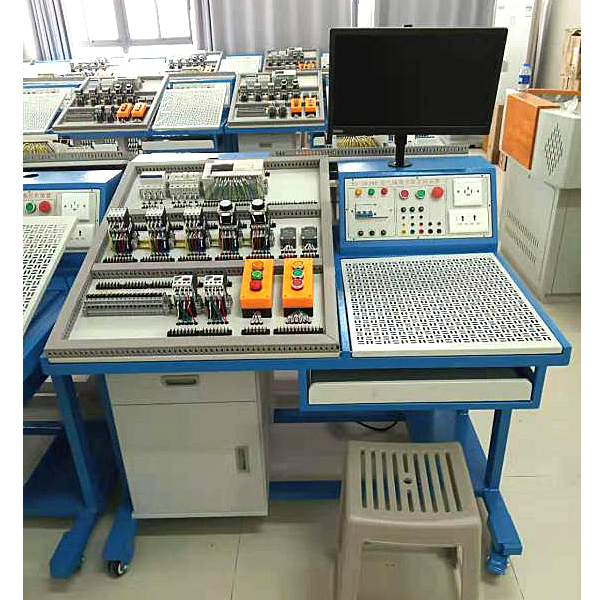

实训桌左侧安装有角度可以调节的嵌入式的考核平台1张，所有元器件均采用端子引出，学生接线只需在端子上进行接线，可以有效的保护元器件，转接端子采用接插两用端子排，方便与元器件和实训电源屏的连接，右侧装有网孔板一块，角度可调嵌入式安装；实验桌底部装有至少4个导向轮，方便设备移动；储物柜采用标准结构和抽屉式，用于存放工具以及实训资料。电脑通过可调节电脑支架安装于电源屏的上方。

教师教学设计系统：本系统为apk的格式，可在PC端使用，也可在移动端使用，本系统即可手动设置故障也能自动设置故障，本系统通过电路图中绿色的框选择手动设置故障点（最多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本系统内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本系统通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。

维修电工技能考核实训装置,透明车床教学实训台

一、产品功能：
1.选用透明有机玻璃，零件采用铝件，能全透明地看到产品内部结构与动作。
2.所有解剖元件均能进行正常的机械运转。
3.充分展示各个细微结构和机构装配装置
4.自动运转、演绎产品运作过程，使学生很直观的了解整体过程。
5.可演示、加工塑料棒、铝棒等。铸件表面无沙眼，加工件表面精度Ra1.6。
二、技术参数
1.工作范围
床身上最大回转直径：不小于300mm
刀架上最大回转直径：不小于150mm
床身轨道宽度：不小于400mm
主轴孔径：不小于30mm
2.刀架
下刀架最大横向行程：不小于240mm
上刀架最大行程：不小于100mm
3.尾座
尾座套筒直径：不小于50mm
尾座套筒行程：不小于75mm
主电机功率：不小于0.75千瓦
整机模型由750W三相6级电机驱动
外形参考尺寸（长×宽×高）：不小于1960×650×1160mm
三、职业技能综合集成训练虚拟仿真系统：
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
