防爆电气实训台_电葫芦电气实验装置

防爆电气实训台,电葫芦电气实验装置

一、概述

针对防爆电气相关仪器及特点，完成对防爆电气设备的使用、安装、接线、故障排除等能力的考察。

二、装置特点：

1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；

2.操作台只需三相四线的交流电源，即可投入使用；

3.装置设有电压型和电流性漏电保护器，能确保操作者的人生安全；

三、技术性能：

1.输入电压：三相四线（或三相五线）～380V±10% 50Hz

2.工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5KVA

4.重量：100Kg

5.外形尺寸：框架：800×600×1900mm

6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。

四、装置的基本配置及功能

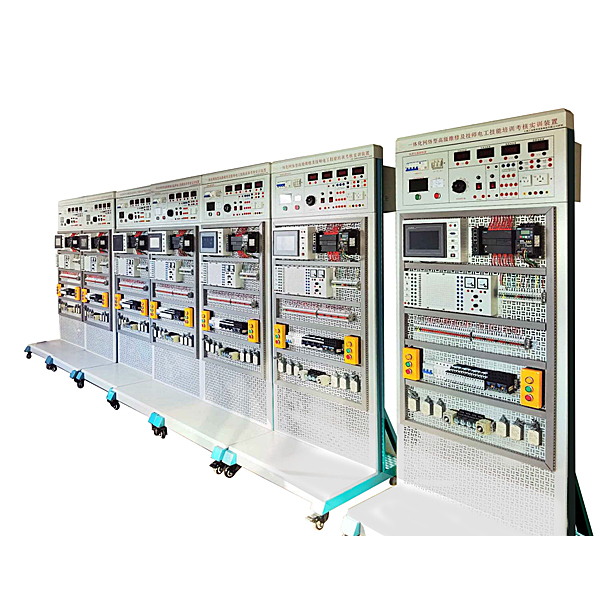

(一) DW01电源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构，钢制质面板。为实验提供交流电源、低压直流电源及各种测试仪表等。具体功能如下：
1、交、直流电源
(1) 直流稳压电源：24V/5A一路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。
(2) 交流电源：①、设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；②、控制屏设有单相三极220V电源插座及三相四极380V电源插座。
3、交、直流仪表
4、整流二极管：IN5408四只

防爆电气实训台,电葫芦电气实验装置

一、概述

“电动葫芦电气技能实训考核装置（半实物）”是在原“电动葫芦电气技能实训考核装置”的基础上又进一步改进和提升，它增加了CD1型电动葫芦仿真半实物模型，通过接口把机床电气部分和机床的实物模型连接起来，将机床的各运动过程全部展现出来，更加真实，直观，。本装置适合于维修电工初、中、高级技能鉴定中有关机床电气部分的培训考核。

二、产品特点

1．CD1型电动葫芦半实物仿真模型是参照实际CD1型电动葫芦的功能，并按一定尺寸比例缩小而设计的；

2．本套装置电气部分的操作，能实现CD1型电动葫芦各种运动，它包括：吊钩的升降，葫芦装置的平移。

3．机床电气的所有接点，在装置的面板上都设置了相应的测试点，方便学生检测判断，同时在面板下方还设置了故障排除开关；

4．半实物模型上所用电机的电压等级与实际使用的机床是完全相同的；

5．通过故障设置，可以使学生能真实的了解到故障点与实际车床的联系，使学生掌握实际的电气线路维修保养的动手能力。

三、实训项目

1．熟悉常用低压电器的机构、原理

2．电路线路分析

3．通过观察模型的运动，了解实际运动

4．通过测量找出线路中的故障点，对故障排除

5．设置故障点，作为维修电工的技能考核装置
