机床电路检修实训装置

本机床电气技能考核实训装置，是为各职业院校的电气类专业及社会电工考核，以及各市、县维修电工、国家职业技术鉴定所（站）等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器，因而可靠性好、寿命长。装置外形美观，操作方便，直观性强，不但可用于相关课程的课堂演示、实训、实习，而且还可作为机床电气控制线路维修技能的培训。--它还能提供全方位真实的机床电气故障排除的技能训练，有效地提高学生对机床设备的维修技能。

二、产品特点：

1、本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，每一面分别设有机床电气线路；

2、直观性强，通过操作可熟悉机床的电气控制线路的原理和特点；

3、技能培训用的控制线路和经特殊设计的电机，可模拟各种实际机床的电气线路，也可满足机床的电气故障分体及排除的训练要求；

4、通过一只转换开关就能实现两种机床电路的切换，方便快捷；

5、可以人为的设置故障点，只要通过开关切换就可设置；

6、配电柜设有电压型漏电保护器和电流型漏电保护器，以确保操作者的安全。--还设有定时器兼报警记录仪，为学员的考核提供了一个统一的标准。

三、技术参数

1、输入电源：三相四线  380V±10% 50Hz

2、工作环境：温度温度：-10℃～+40℃   相对湿度：≤85%（25℃）

3、装置容量：≤1.5KVA

四、产品组成：

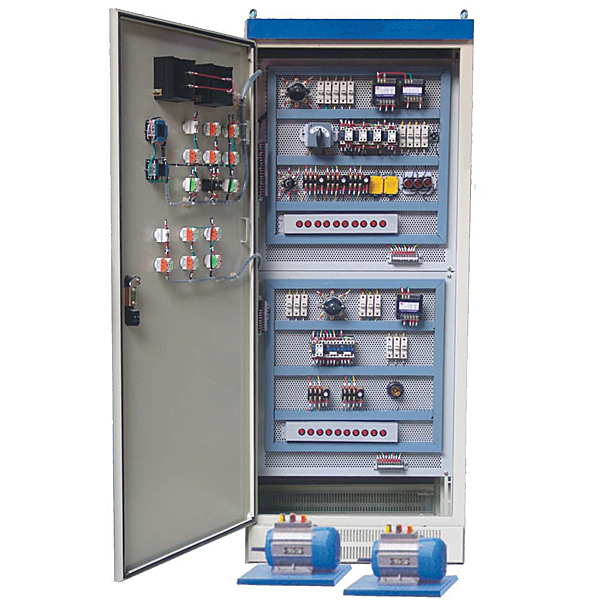

1、实训柜

实训柜为铁质亚光密纹喷塑结构：采用冷轧钢板挤压成型，实训柜含有带脚刹的万向移动轮子四个，外型尺寸：700mm×600mm×1800mm、设备重量：200㎏、防触电保护等级：I类、安全保护：设有过流、过载、漏电保护（漏电动作电流≤30mA，分断时间≤0.1S），符合国家相关标准。

2、柜门

（1）在控制柜门面上，装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关；启动、停止、急停按钮。

通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小。

三相电源输入，经过漏电保护器后，通过启动、停止按钮来控制接触器，以操作机床电路的总电源的输出，急停按钮是用来当发生事故时的紧急停止开关。

定时器兼报警记录仪，平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能。--还可以自动记录由操作错误而造成的漏电告警等次数，为学生实技能的考核提供了一个统一的标准。

机床电路检修实训装置,自动生产线拆装与调试实训台

一、概 述

该实训装置是根据各大专院校培训学生光机电一体化控制理论、职业能力考核和技能竞赛的实际需要研发生产的、符合自动化教学与实践的光机电一体化实训装置。该实训装置囊括了机电一体化等专业学习中所涉及的机械、传动、气动、传感器、plc、变频调速、人机界面、网络通讯等丰富的电气控制技术，是专门为职业技术院校、技工学校、职业技术学校、职业教育培训机构等而设计的典型的机电一体化培训产品。适合于机械制造及其自动化、机电一体化、机械电子工程、电气工程及自动化、自动化工程、控制工程、计算机控制技术等教学和培训。它提高学生动手能力和实践技能而设计的实用性很强的实验设备，是机电一体化专业教育培训的理想设备。

二、特 点

实训系统由五个单元组成，分别为：供料单元、输送单元、加工单元、装配单元和分类单元，控制系统选用西门子PLC进行控制，具有较好的柔性控制，即每单元各有一套PLC控制系统独立控制，在基本单元模块培训完成以后，又可以将相邻的两个单元、三个单元…直至五个单元连在一起，学习复杂系统的控制、编程、装配和调试技术。

三、技术指标

1、交流电源：三相五线 AC 380 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、外形尺寸：长×宽×高=1980mm×960mm×1500mm；

4、整机功耗：≤1.5 kVA；

5、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

四、实训项目

1、有机融合了机械技术（包括气动技术）、传感器技术、交流电动机变频调速和电机驱动控制、触摸屏技术、PLC控制及通信网络等技术，体现了现代制造业生产过程的特征。

1）供料单元的安装与调试的实训；

2）加工单元的安装与调试的实训；

3）装配单元的安装与调试的实训；

4）分拣单元的安装与调试的实训；

5）输送单元的安装与调试的实训；

6）自动生产线控制的安装与调试的实训；
