一、产品简介

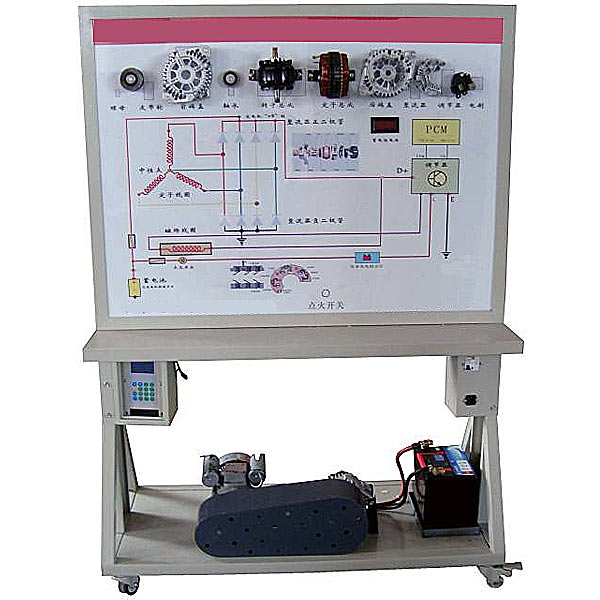

该设备采用汽车充电系统实物为基础，充分展示汽车充电系统的组成结构和工作过程。
适用于学校对汽车充电系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的充电系统，充分展示汽车充电系统的组成结构。
2.打开点火开关，触发三相电机运行，带动发电机工作，充电指示灯灭，蓄电池端电压升高，真实演示汽车充电系统的工作过程。通过面板上的电流表、电压表可观察充电电流和蓄电池电压的数值。
3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车充电系统的工作原理。
4.示教板面板上安装有发电机总成分解部件，可直观认识发电机的组成结构。
5.示教板面板上安装有检测端子，可直接在面板上检测汽车充电系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
7.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器：点击进入后自动跳转到edrawings界面，模型均为三维模型，通过点击零部件显示零部件名称，可360°全方位旋转、放大、缩小、平移，同时可通过移动零部件功能，将整个减速器进行拆卸组装，同时可以选择主页按钮回到减速器最初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能，可自由拖动横断面观察减速器内部结构。
B.轴系结构的设计及虚拟拆装界面可选零件认知、拆装演示、实战操作。

汽车起动与充电综合系统实训台,机械原理仿真设计实训装置

一、概述
本公司研制开发，集设计、测试、创新于一体的多媒体综合实验设备，适用于《机械基础》、《机械设计》、《机械原理》、《机械零件》等课程。本实验装置具有理论性和实践性的双重特点。本实验装置从内容构成上包含原理基础和基础设计二部分。实验装置采用机械原理多媒体软件用电脑动画语音演示模型运动规律，同时也可以声动、同步演示模型；多媒体软件包含70件机构模型动画内容和部分设计软件；实验装置采用70块模块板模型和说明供学生使用；模块板可随课程内容需要进行更换操作。
二、产品特点
1、机械原理示教台采用P4电脑主机一台、17寸显示器一台、鼠标、键盘各一个。
2、利用媒体软件界面，用二/三维动画生动演示各种机构运动全过程、并且采用语音讲解各种机构功能和原理，使学生实现理论与实际的紧密结合。
3、利用模块板文字图表说明文件，指导学生独立分析机械基础结构和运动方式，培养看图识图分析能力。
4、利用实物模型让学生深入了解机构组成和结构原理，增加学生设计与分析课程内容，培养学生的创新意识。
5、实验装置采用70件模型和70块文字图表板和6个设计软件，分别介绍各种机构的功能和结构及用途和作用。
6、本装置采用组件式结构，更换文字图表板和模型便捷，如需扩展功能或开发新实验，只需添加文字图表板和模型即可，永不淘汰。
三、实验台配置内容

序号	名称	说明	序号	名称	说明
1	单缸内燃机及机构简图	所有模型均制作相应的动画图像采用多媒体控制软件二维或三维动画演示播放，形象生动地演示各种模型的运动原理过程。	39	外啮合直齿圆柱齿轮传动	所有模型均制作相应的动画图像采用多媒体控制软件进行二维或三维动画演示播放，形象生动地演示各种模型的运动原理过程。
2	缝纫机及机构简图		40	外啮合斜齿圆柱齿轮传动
3	运动副(6件-配动画效果)		41	人字齿轮传动
4	铰链四杆机构形式		42	内啮合直齿轮传动
5	曲柄摇杆机构		43	齿轮齿条传动
6	双曲柄机构		44	螺旋齿轮传动
7	压力角和传动角		45	斜齿轮齿条传动
8	双摇杆机构		46	圆锥齿轮传动
9	曲柄存在的条件		47	曲线齿轮传动
10	夹紧机构		48	蜗轮蜗杆传动
11	曲柄滑块机构		49	弧面蜗杆传动
12	转动导杆机构		50	标准齿轮传动的主要参数
13	曲柄摇块机构		51	渐开线齿轮各部分名称和符号
14	双滑块机构		52	渐开线齿轮的重合度
15	双转块机构		53	齿廓啮合基本定律推导过程
16	椭圆仪机构		54	变位齿轮的概念
17	正弦机构		55	渐开线的形成
18	给定速度变化系数K设计四杆机构		56	周转轮系
19	给定连杆位置设计四杆机构		57	差动轮系
20	给定架杆的对应位置设计四杆机构		58	行星轮系
21	给定速度变化系数设计导杆机构		59	摆线针轮机构
22	泵(2件)		60	运动合成
23	鄂式破碎机及运动简图		61	谐波传动
24	飞剪		62	外啮合槽轮机构
25	港口起重机		63	内啮合槽轮机构
26	盘形凸轮机构		64	球面槽轮机构
27	盘形凸轮机构(摆动滚子)		65	棘轮机构
28	盘形凸轮机构(滚子直动)		66	兄弟不同遭遇(防逆棘轮机构)
29	盘形凸轮机构(平底直动)		67	齿轮间歇机构
30	移动凸轮机构		68	内啮合间歇机构
31	槽凸轮机构		69	空间间歇机构
32	等径凸轮机构		70	4R万向节
33	等宽凸轮机构		71	连杆曲线设计软件	动态设计软件实验
34	主回凸轮机构		72	转动导杆机构设计软件
35	圆柱凸轮机构(2件)		73	双摇杆机构设计软件
36	凸轮反转原理求位移曲线		74	双曲柄机构设计软件
37	轮廓与曲线的位移关系		75	凸轮设计软件
38	偏置从动件轮廓曲线设计步骤		76	齿轮计算软件
