一、功能特点

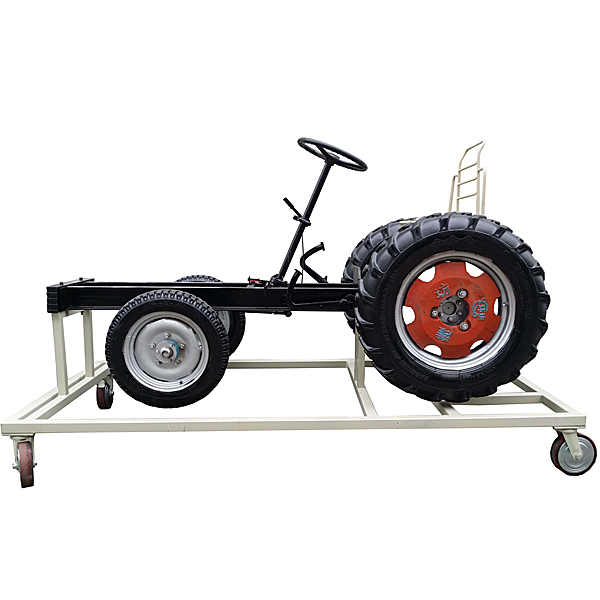

1.采用完整的翻新250拖拉机制动系统(包含车架,前后桥等)为基础，学员通过观察系统的外部构造和进行实训台运行实习，可分析制动系统，可理解制动系统的工作原理及其工作过程。

2.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。

3.适用于各类学校的拖拉机制动系统理论与维修实训教学需要，完全满足对拖拉机制动系统结构展示、工作模拟、拆装实训等教学功能。

本实验设备功能齐全、操作方便、安全可靠。

二、技术规格

外形尺寸：约2000×1400×1200mm(长×宽×高)

外接电源：交流220V±10% 50Hz

工作温度：-40℃～+50℃

颜色：白

钢管：50*50*3mm

移动脚轮：200*100mm

三、基本配置(每台)

序号	名称	规格型号	单位	数量
1	前桥总成		套	1
2	后桥总成		套	1
3	制动踏板		套	1
4	制动总泵及制动分泵		套	1
5	制动系统附件		套	1
6	移动台架(带自锁脚轮装置)	2000×1400×1200mm (长×宽×高)	台	1
7	座椅		张	1
8	三相电动机	2.2KW380V	台	1

农机制动系统解剖实训装置,汽车总线系统实训台

一．产品简介
本产品选用原车车身网络（CAN-BUS/舒适系统）系统实物，展示汽车车身网络（CAN-BUS/舒适系统）系统的结构与原理；面板上绘有完整的汽车车身网络（CAN-BUS/舒适系统）系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。
二．主要用途
1．适用于各类型院校及培训机构对汽车车身网络（CAN-BUS/舒适系统）系统理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车车身网络（CAN-BUS/舒适系统）系统模块单元教学需要。
3．适用于汽车职业技能鉴定考核的需要。
4．适用于汽车车身网络（CAN-BUS/舒适系统）系统模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
原车中控电脑、左前门控制电脑、右前门控制电脑、左后门控制电脑、右后门控制电脑、车门闭锁开关及促动器、门控灯及开关、仪表、点火钥匙全套、后视镜及控制开关、防盗喇叭、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书等。
拼装式教学模块
（1）、模块构成：教学平台以原车舒适系统各控制单元、操作开关、执行器件及电源管理等以分体、独立方式合理布局，由17组单元模块拼装而成。
（2）、结构特点：教学模块及拼接横梁均为开模制作、拼装式结构，各单元模块可轻松实现快速拼装，既能独立使用，又可依据不同的实验目的和教学要求任意组合。
