电气设备及二次部分实训装置

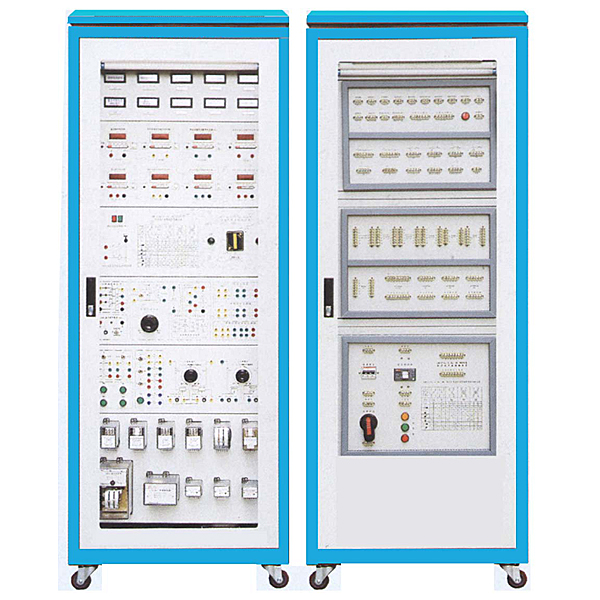

本装置是为了适应高职高专教育改革与发展的需要，以培养技术技能型人才而开发的产品，其中电气设备主要包括互感器和开关电器，采用实物，配有与该实物相关的安装接线和运行操作，增强了感性认识，强化了现场应用知识；二次部分主要包括断路器的控制回路与信号回路；中央信号和其他回路等。

本装置适用于发电、供电和电力自动化等相关专业的实训教学，也可供从事继电保护及二次回路的设计、安装和运行的工程技术人员参考。

二、实训项目

（一）互感器实训项目

1.电压互感器特性测试

2.电压互感器接线方式

3.电流互感器特性测试

4.电压互感器接线方式

（二）开关电器实训项目

1.塑壳断路器的原理与接线

2.隔离开关的原理与接线

3.负荷开关的原理与接线

4.自动重合闸的原理与接线

（三）二次部分实训项目

1.信号继电器

2.中间继电器

3.冲击继电器

4.闪光继电器

5.断路器的基本控制回路

6.断路器的防“跳跃”闭锁回路


电气设备及二次部分实训装置,电视机维修实验台

一、 产品概述:

" 家电音视频维修技能实训考核装置"是根据中华人民共和国劳动和社会保障部发布的《"家用电子产品维修工"职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。

二、技术性能

1.输入电源：单相三线制AC220V±10% 50HZ

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）

3.整机容量：＜300VA

4.安全保护：动作电流≤30mA、动作时间≤0.1s

5.外形尺寸：160cm×80cm×135.5cm

三、系统组成

1、控制及交流电源部分

（1）提供单相交流电源、线间直接短路自动保护装置。控制实训台工作电源。

（2）提供～220V插座1只，为外部仪器提供工作电源。

2、直流电源部分

（1）开关电源：+5V，+24V、12V 。

（2）彩色电视信号发生器：采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。有着图象清晰、时序精确（图形、采样率高,色彩准确、图形选择有16频道 电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过 按键直接选择（输出信号：有视频、伴音（中频6.5M）、射频输出接口） 信号制式：PAL-D/K.

 ( 3)显示图象共16幅 , 彩条 ,白光栅 , 红光栅, 绿光栅, 蓝光栅,黑光栅  ,12级阶梯 ,  十字中心及显示幅值  , 四阶棋盘 , 彩色棋盘.

四.智能实训考核系统

1、计算机可以监控1-126台家用电器智能考核台

2、已设置多个故障点。

3、具有发卷功能

4、具有收卷功能

5、具有单台和全部实验台清零功能

6、具有自动检测各家用电器考核台的通讯联机情况
